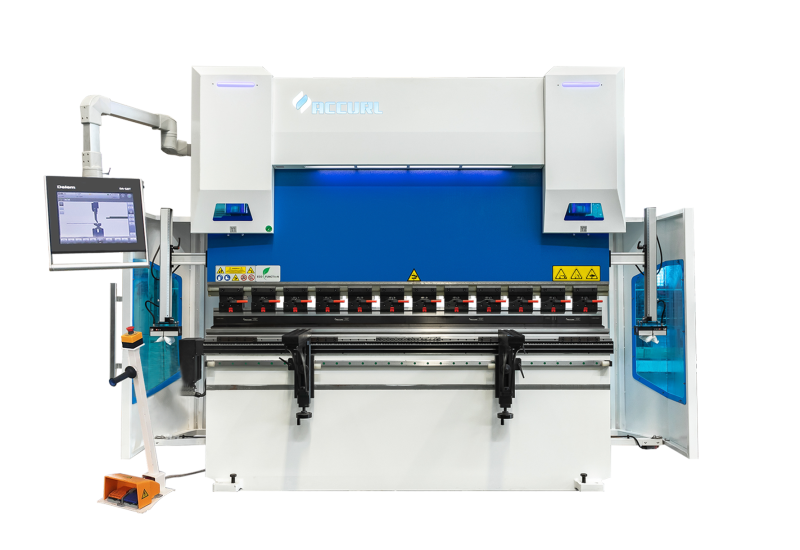

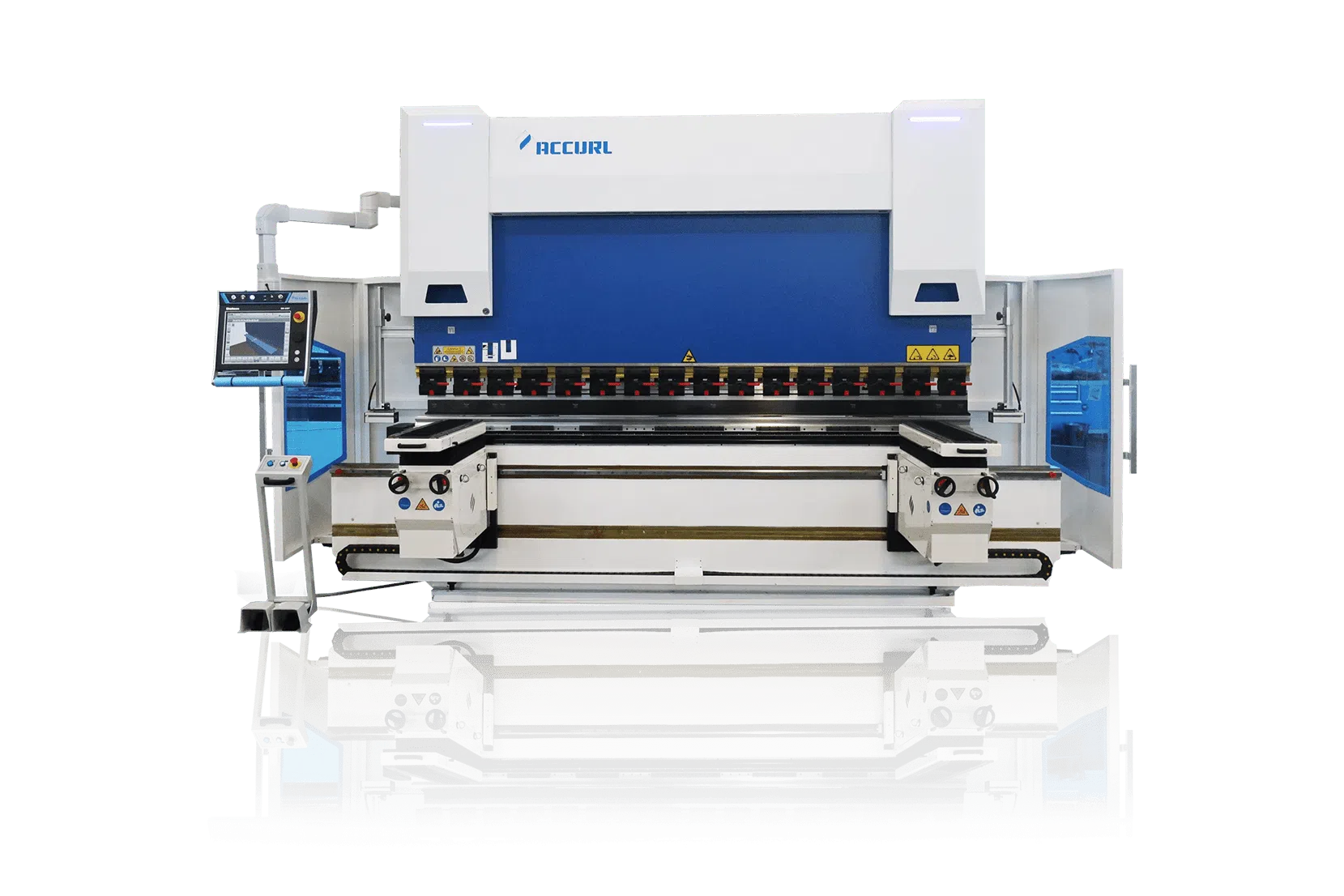

DOBLADORA DE LAMINA HIBRIDA SERVO MODELO SMART 3-4 EJES CONTROLADOS
Ficha técnica B32175 (3200 mm 175 ton)Ficha técnica B32110 (3200 mm 110 ton)
Ficha técnica B1540 (3200mm 40 ton) Contactanos
El modelo SMART es nuestro modelo básico, pero cuenta con una gran cantidad de funcionalidades y opciones de configuración,
garantiza la precisión, bajos costos de operación y de mantenimiento y una alta confiabilidad.
Amplia variedad de opciones, con un rango de longitud de 1.5 m a 6.0 m y una
fuerza de doblez de 40 a 800 toneladas.
Equipadas con control CNC DELEM 53 T o con Cybelec Cybtouch 8PS, con gráficos
de 2 dimensiones.
El modelo SMART es una opción muy conveniente para trabajar con control CNC de los ejes Y1, Y2, X y R. Los ejes Z1, Z2 se manejan de manera manual. El sistema Crowning tiene la opción de manejarlo de forma manual o mediante el control CNC. El control CNC trabaja en continua comunicación con el sistema hidráulico y electrónico de la plegadora, permite tener una alta precisión en el control de los ejes Y1 y Y2 para lograr el paralelismo de la cortina y la repetibilidad en el proceso de doblez y se puede ajustar el punto de retorno de la cortina para incrementar su productividad.
INTELMET es distribuidor exclusivo en México de la marca ACCURL, la cual tiene más de 35 años de prestigio en la fabricación de maquinaria para corte y doblez de metales, en el mercado global incluyendo a Norteamérica
Incluye las siguientes características y Ventajas
Menor desperdicio, menores costos de mantenimiento
Alto Desempeño
Hasta 50% de ahorro de energía
Equipo Estándar
- CNC Delem 53T con gráficos 2D en la de 110 ton y Delem 58 T con gráficos 3D en la de 175 ton
- ACCURL BGA-2 para X=500 mm ejes X y R
- Función Híbrida Servo ECO
- Herramental de doblez tipo europeo, con otras opciones
- Sistema Crowning con opción manual o con control CNC
- Fotoceldas laser marca DSP para brindar seguridad al operador
- Sistema Hidráulico de bloques y válvulas
- Motor de alta eficiencia clase IE3, con el menor consumo de energía
- Software fuera de línea DELEM Profile TL
- Gabinete eléctrico con componentes marca Siemens/Schneider
- Componentes eléctricos marca SCHNEIDER (Francia)
Alta Resistencia y Rigidez mediante el Análisis de Elementos Finitos
ACCURL cuenta con una amplia experiencia en el área de Investigación y Desarrollo, así como en el diseño de componentes; utilizamos la tecnología de modelaje CAE Computer Aided Engineering, mediante el uso del software SOLIDWORKS 3D CAD obtenemos tolerancias muy estrictas y logramos el óptimo diseño estructural y una adecuada selección de materiales para garantizar que el cuerpo de la máquina tenga una alta resistencia y rigidez.
Mas de 35 años de experiencia en controles de alta gama
Tenemos 35 años de experiencia utilizando controles marca DELEM de Holanda. El diseño de los controles DELEM y la alta calidad de todos sus componentes garantizan un desempeño excepcional y una larga vida de nuestras prensas. También podemos configurar nuestras plegadoras con controles Cybelec Cybtouch 8PS.
Control Numérico CNC DELEM DA-TOUCH-53
El nuevo y compacto DELEM DA-53T es una solución de alto desempeño para la sincronización de plegadoras, ofrece la programación más sencilla e intuitiva basada en una interface gráfica “touch” para el usuario. Este panel está diseñado para controlar hasta 4 ejes (Y1, Y2 + 2 ejes auxiliares) y se integra al equipo en un brazo lateral. La pantalla es de 10.1 pulgadas de ancho a color con alta resolución TFT, es de grado industrial con una tecnología “multi touch” y le da acceso a la interfase con el usuario de manera sencilla. Permite la navegación directa “touch hot key” de manera directa entre la programación y la producción. Los ajustes de la máquina y las pruebas de doblez son reducidos al mínimo mediante una secuencia de trabajo de fácil exportación de la programación a la producción. Opera con el software fuera de línea DELEM PROFILE TL. La interface puede ser mediante una memoria USB. Se pueden grabar en la biblioteca los herramentales, materiales y productos.

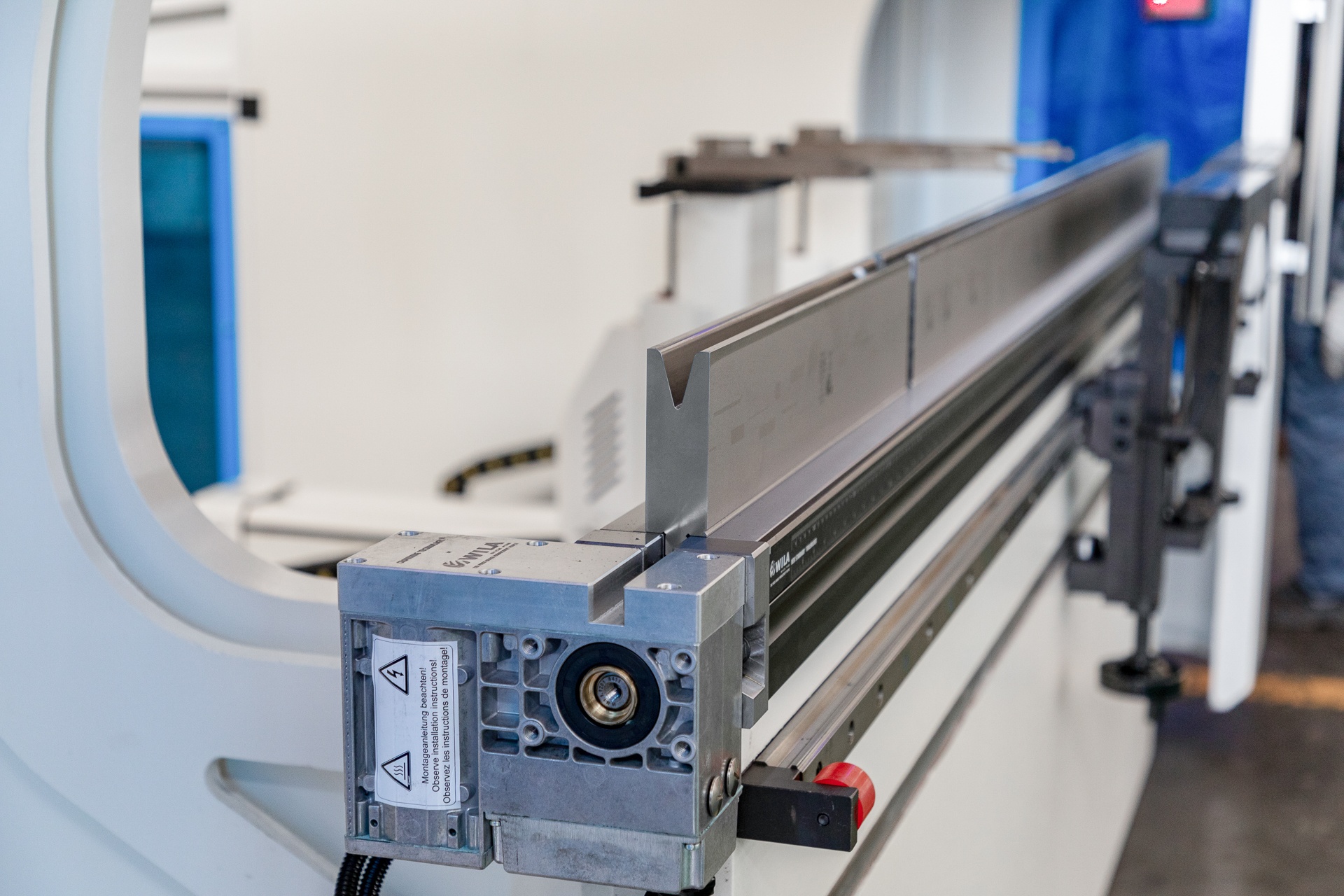

CARRO CALIBRADOR TRASERO ACCURL BGA-2 CNC 2 Ejes X, R.
Construido con una sólida estructura para asegurar la mejor repetitividad y una alta precisión en el posicionamiento de los ejes.
- Todos los movimientos servo operados.
- Husillos de bola y guía lineal en ejes X y R
- Velocidad del eje X: 150 mm/s
- Ejes Z1 y Z2 manuales con guía marca HIWIN
- Precisión mecánica +/- 0.03 mm
- Topes con doble paro y ajuste micrométrico

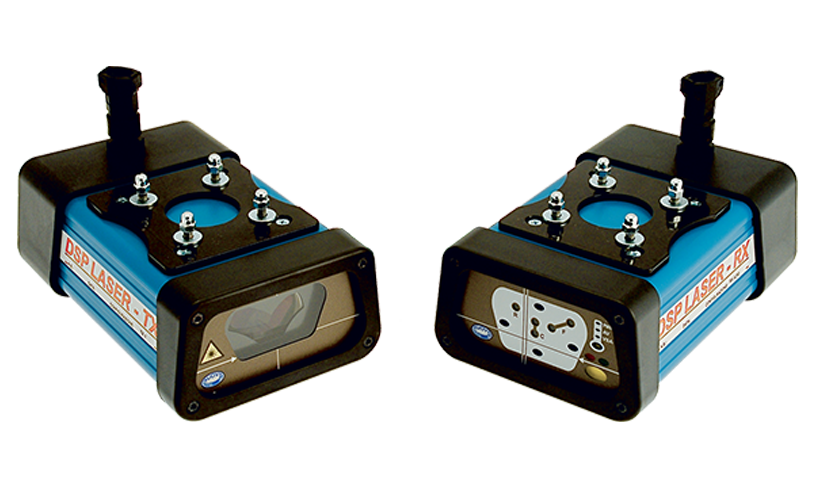

Sistemas de Seguridad Laser - Desempeño con alta productividad
Nuestros equipos cuentan con el sistema de Seguridad Laser DSP y con la Barrera de Seguridad Frontal, que proporcionan una alta seguridad manteniendo altos niveles de productividad y desempeño. El láser detecta si los dedos o las manos del operador están en el área de doblez y detiene el proceso para prevenir accidentes
Sistema Crowning CNC de Alta Precisión
El sistema Crowning ACCURL compensa la deflexión de la máquina y permite manufacturar partes precisas con un ángulo de doblez constante en cada corrida de fabricación, gestionado automáticamente desde el control numérico.

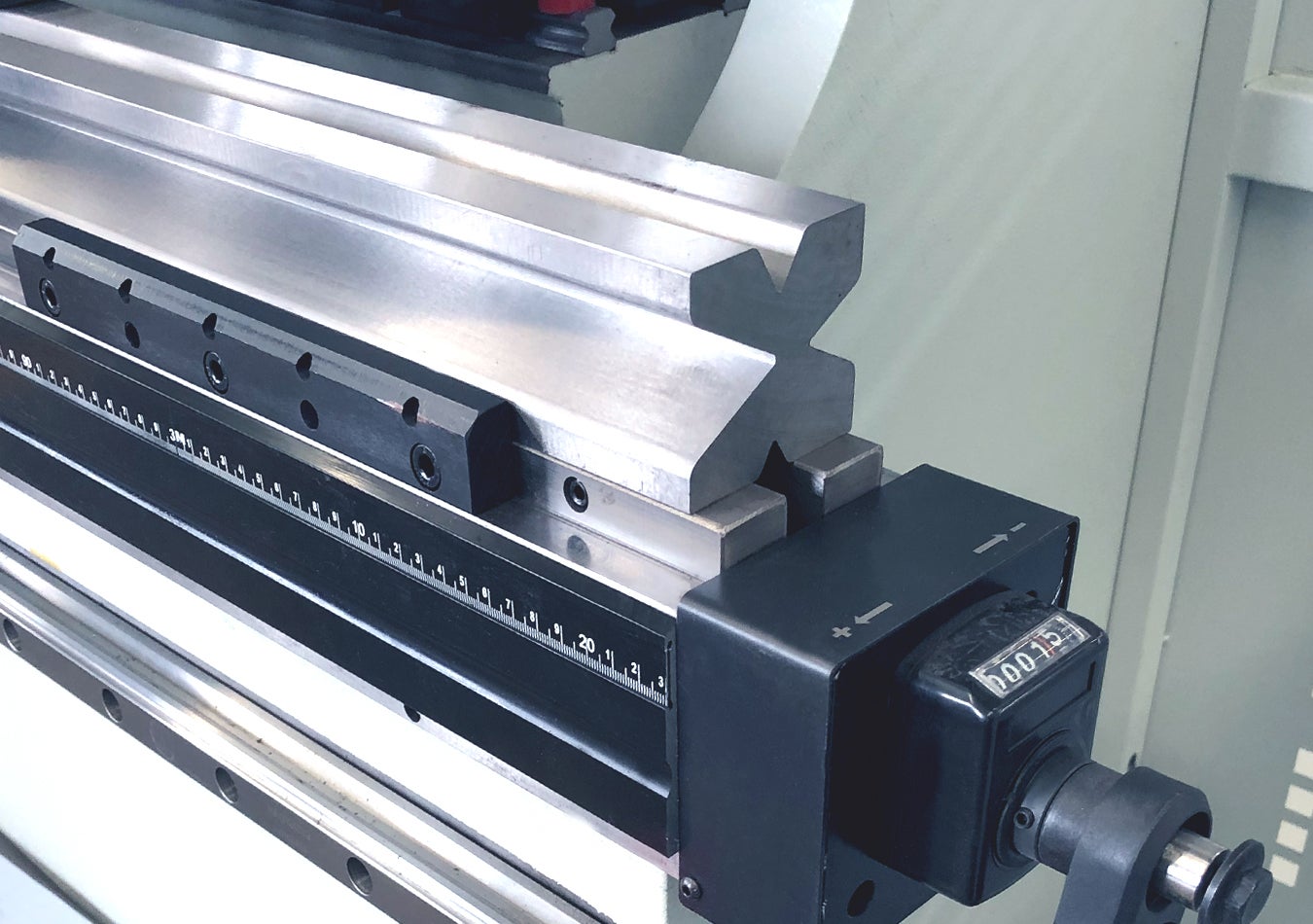

Sistema Crowning Manual ACCURL PPO
El sistema Crowning ACCURL evita la deflexión de la máquina mediante una compensación mecánica y permite manufacturar partes precisas con un paralelismo consistente en cada corrida de fabricación, mediante el sistema mecánico manual lateral.
- Angulos de doblez muy precisos.
- Dados tipo europeos con 60 mm y 90 mm
- Ajuste manual mediante una manivela.
- Posicionamiento y alineación precisa de la mesa de Crowning.
- Uso rápido y fácil
Sistema de apertura y cierre rápido de la herramienta superior
Nuestros equipos tienen de línea la sujeción del herramental tipo europeo, pero también. podemos configurar otras opciones
- Cambio rápido y seguro del herramental.
- Sujetadores frontales para el cambio de herramental vertical
ACCURL Sistema Hibrido Hidráulico y Electrónico con Servo Ego-Go
Un paquete de soluciones innovadoras y orientadas al cliente enfocados en reducir el consumo de energía. Nuestro sistema proporciona precisión en cualquier posición.
- Repetibilidad en el proceso y alta calidad debido a su precisión extrema que brinda el servo motor con el ciclo cerrado de control de velocidad.
- Hasta 50% menor consumo de energía en promedio que las prensas hidráulicas
- Unidad hidráulica que utiliza 30% menos de aceite
- Productividad: Mayor velocidad de operación y el ciclo de tiempo es en promedio 35% menor, lo que resulta en una mayor producción
- Bajo nivel de ruido, 50 dB y hasta 60% menos que otros equipos
Software Fuera de Línea DELEM Profile-T
Herramienta Indispensable para incrementar la productividad
El software fuera de línea DELEM Profile-T maximiza la eficiencia de la plegadora, facilita la programación fuera de línea y la simulación del proceso de doblez. Se puede preparar la producción, la factibilidad del proceso, la verificación del herramental, entrenar al operador, agregar notas para la producción y mucho más. Ofrece programación avanzada 2D/3D en línea con el software del control DELEM DA-Touch. Los pasos desde el inicio de la programación hasta el final del programa deseado, incluyendo la transferencia a el control están claramente incluidos en la interface. La programación gráfica muestra una escala real del producto deseado. La visualización proporciona retroalimentación respecto a la factibilidad, colisiones, herramientas requeridas y adaptadores para la producción.
