Utiliza corte por láser Blanking y lo hace muy versátil. Procesa con la máxima sencillez tiras de hasta 1550 mm de ancho y láminas de hasta 14 metros de longitud con un diseño muy compacto
INTELMET es distribuidor exclusivo en México de la marca ACCURL, la cual tiene más de 35 años de prestigio en la fabricación de maquinaria para corte y doblez de metales, en el mercado global incluyendo a Norteamérica

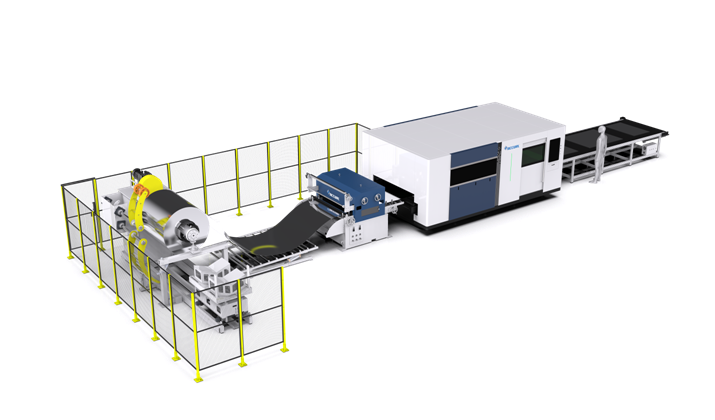

Procesos de corte láser alimentados con bobina continua flexible
Buscando soluciones más eficientes para sus clientes, ACCURL diseñó su nuevo concepto LINECUT® que combina la flexibilidad del corte por láser junto con el alto rendimiento de los sistemas alimentados por bobina.
La Simplicidad Se Une A La Tecnología De Corte Por Láser De Última Generación
Ofrecemos diversas soluciones para distintos tipos de producción, ya sea a partir de bobina de acero o de láminas, con corte por láser de fibra o con sistemas combinados de punzonado/láser.
Características del sistema láser
- Área de trabajo 1500x3000mm
- Material mecanizable: de 0.5 a 2 mm de calibre, hasta 800 ~ 1500 mm de ancho.
- Fuente resonador marca IPG Photonics
Los elementos que componen el sistema son
- Desenrollador de 15,000 kg
- Alimentador ACCURL con carro de bobina.
- Sistema de corte por láser de fibra óptica LINECUT-3015
- Fuente láser de fibra óptica desde 1000 W hasta 6000 W
- Sistema de refrigeración
- Las líneas de bobinas se personalizan para cumplir con los requisitos de materiales específicos
- Software de programación/anidado CypCut CAM para procesar bobinas del mismo ancho que el producto (100% material utilizado)

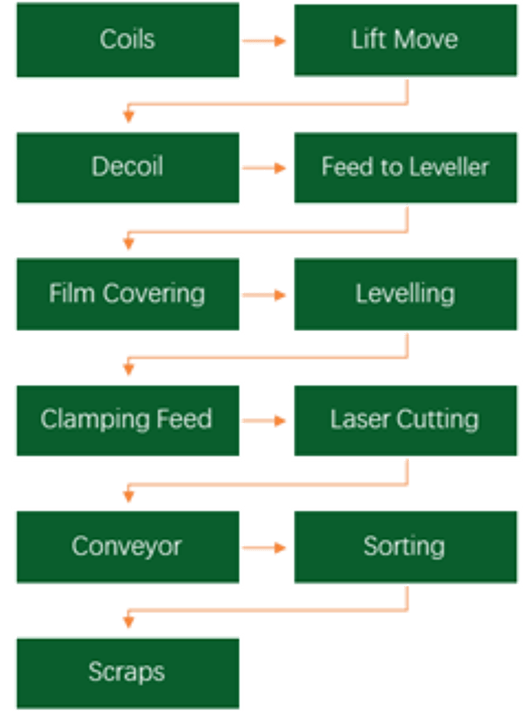

Proceso de fabricación único

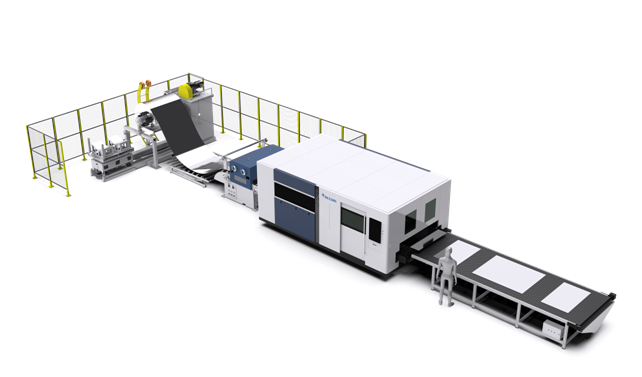

ACCURL ha empleado tecnologías de vanguardia para fabricar el sistema de corte por láser automático alimentado por bobina LINECUT-line que es flexible y fácil de usar. Al utilizar fuentes láser de fibra, la tasa de producción es rápida y el consumo de energía es bajo, mientras que el sistema CNC integrado garantiza una precisión muy alta.
80 % Menos de piso utilizado y mayor productividad
las características de los materiales a mecanizar y también pueden incorporar sistemas de descarga personalizados.
Beneficios:
- Fácil de usar

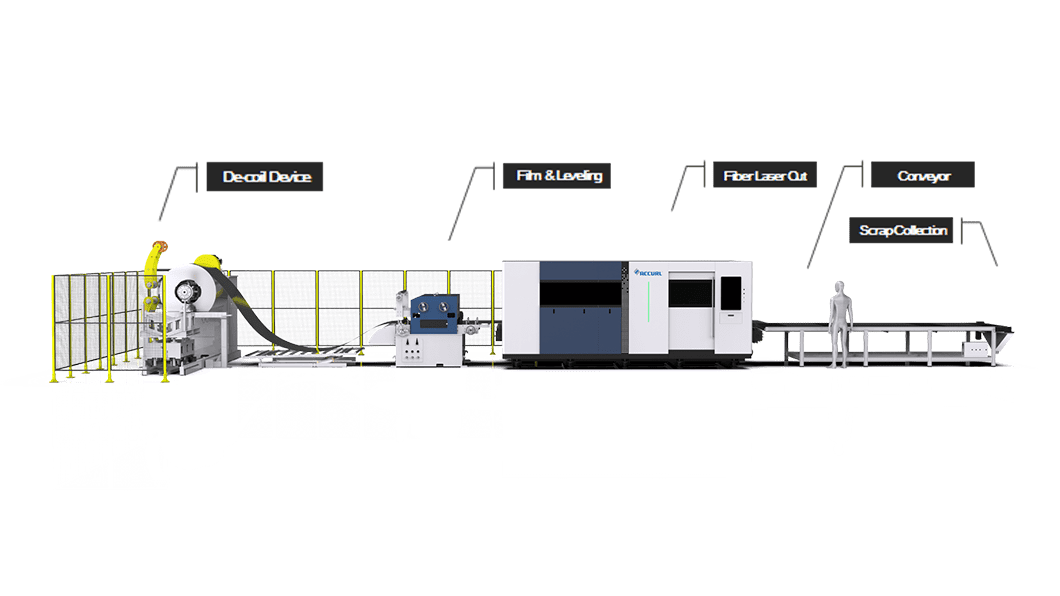

- Las líneas tienen un tamaño compacto y constan de los siguientes elementos:
- Desbobinador
- Plancha
- Transportador de rodillos
- Alimentador
- Cortadora láser LINECUT
- Sistema de descarga

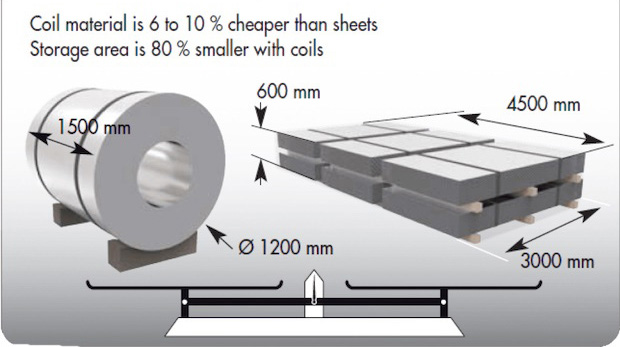

La bobina ocupa 80% menos espacio que las láminas.

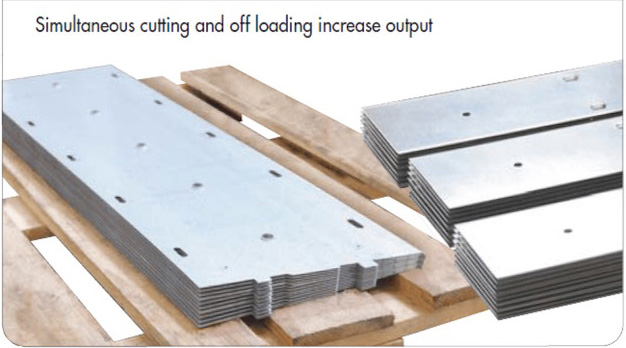

Ordenamiento automático de las piezas terminadas. El corte simultáneo y la carga incrementan la productividad.

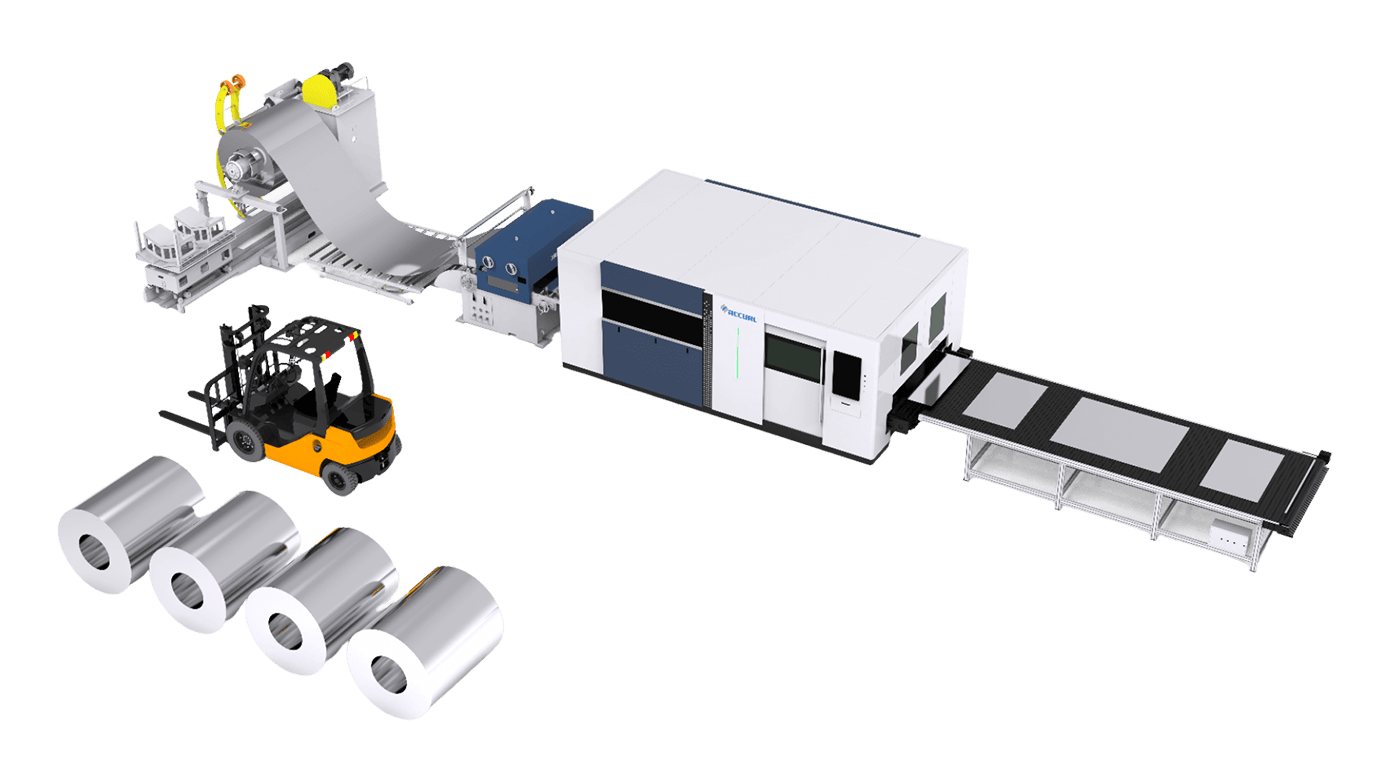

La Alimentación De Bobinas Permite Productos sin límite de longitud
Proceso totalmente automatizado que minimiza los requisitos del operador y permite una producción continua.
Recolección automática del desperdicio
70% menos desperdicio
Transportador de listones: modo continuo único para corte lineal
Para permitir el corte simultáneo y la carga de piezas, los listones se mueven simultáneamente con la tira (diseño del transportador). La construcción y sincronización permite mover las piezas con precisión al área de recogida para obtener un apilado de piezas en bruto y evitar rayones.

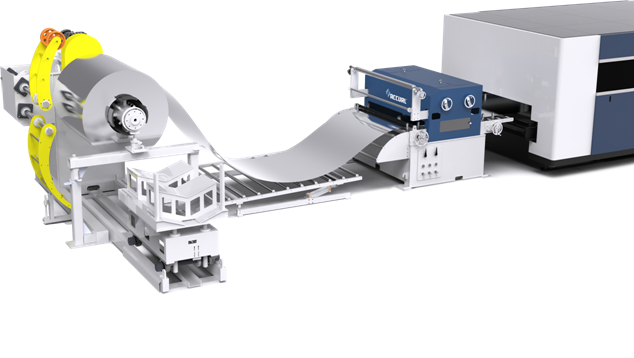

Sistemas De Alimentación LINECUT®
Diseñado para cada método de producción, alimentadores tipo bucle para soluciones que requieren una capacidad de enderezamiento rápida y alta, alimentadores compactos para espacios estrechos y líneas de corte.

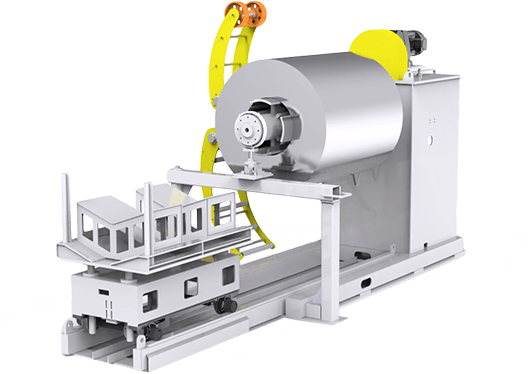

Desenrollador para líneas de alimentación de bobinas
Proceso de desenrollado de seguridad
La desbobinadora de alta resistencia adopta un moderno sistema de control eléctrico, con control lógico de protección de seguridad incorporado, tiene una máxima protección para el operador.
El diseño robusto de la estructura mecánica también garantiza un desenrollado estabilizado.
Amplia capacidad de carga
La desbobinadora de alta resistencia tiene una estructura de husillo diseñada por máquina HE.
Tiene un excelente rendimiento de carga y resistencia a la fatiga, lo que puede cargar bobinas con un peso de hasta 15 toneladas.
Operación automática
La máquina desenrolladora de servicio pesado equipa varios brazos de control para lograr una carga y enhebrado automático de la bobina. Una consola de control funcional puede gestionar todos los procesos.
Especificaciones de Bobina:
- Bobinas de 6 ~ 15 toneladas
- Ancho de bobina 1250 ~ 1500 mm
- Espesor: 0.5 ~ 2 mm
- Sistema de control eléctrico estándar CE
- Elevación del vehículo con bobina de accionamiento del cilindro hidráulico
- La longitud de la pieza no tiene otro límite que el espacio disponible en el taller
- Dispositivo limitador de bobina neumático con ajuste por volante
- Brazo de sujeción de bobina de accionamiento neumático con rueda de presión de PU motorizada
- Una bobina de material de 1 mm (19 Ga) de espesor equivale aproximadamente a 2000 metros (6500 pies) de material que se puede procesar sin parar y con un nivel de desechos muy limitado

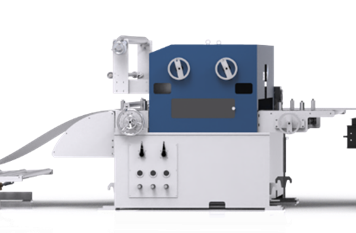

Plancha Linecut®
Con el diseño personalizado del sistema enderezador y los rodillos apropiados, se pueden aplanar los materiales en láminas doblados o distorsionados y enrollarlos con la tolerancia deseada.
Enderezadora para línea de alimentación de bobinas:
- El sistema enderezador que es adecuado para aplanar materiales con diferentes espesores y tipos de materiales, está fabricado con un cuerpo de acero.
- Gracias a esta construcción, el sistema se puede utilizar durante muchos años sin sufrir daños. Está diseñado para funcionar sin rayar ni dañar el material procesado
Estructuras de línea y proceso de desarrollo
Geometría
La geometría del equipo, especialmente el paralelismo de los rodillos, es vital para conseguir un enderezamiento óptimo.
Nuestros marcos, construidos a partir de hierro fundido, se trabajan en centros de maquinado de precisión.
Los rodillos son guiados por cojinetes de agujas de bajo juego y se inmovilizan transversalmente mediante
cojinetes axiales de agujas o cojinetes de bolas
Avanzado para plancha
- Ancho de bobina 1250 ~ 1500 mm
- Espesor: 0,5 ~ 2 mm
- Brazo oscilante neumático para asistencia al enhebrado de bobinas
- Rodillos guía de bobinas auto centrantes
- Ajuste del engranaje helicoidal de los rodillos superiores
- Liberación neumática de los rodillos superiores
- Ajuste de altura de línea de paso motorizado +/- 100 mm
- 7 rodillos enderezadores GCr15 de alta calidad, con engranaje inferior, arriba 4/abajo 3
- Soporte de cola ajustable para una entrega suave del material desde el alimentador a la prensa.
Rollos de alta especificación
- Cementados y rectificados para garantizar la máxima tenacidad al impacto y una dureza de 60 HRC a una profundidad de 1,5 mm.
Rollos de respaldo
- Para las unidades diseñadas para materiales de gran espesor o muy anchos, todos los rodillos están soportados por 1 a 7 filas de rodillos de respaldo, dependiendo del ancho.

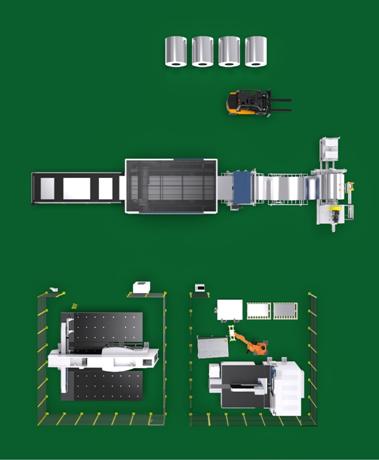

Sistema de fabricación flexible Linecut®
La línea ACCURL® FMS gestiona el flujo de material de forma flexible y reduce el tiempo de entrega de los componentes de materia prima. FMS significa Punzonado + Corte + Amortiguamiento + Doblado.
La productividad que ofrece este concepto deriva de la integración de
- Punzonado servoeléctrico versátil
- Cizalla servoeléctrica integrada
- Doblado servoeléctrico
- Flujo de material automático y flexible
- Software sofisticado
Estructura y función
- Corte Láser
- Punzonadora de torreta ES-NT-30
- Sistemas de robots de clasificación
- Un conjunto de rodillos transportadores
- Dobladora de paneles PBE1400
- Sistema de robot paletizador
- La producción puede garantizar eficazmente la calidad del producto, mejorar la eficiencia de la producción y reducir los costos de producción

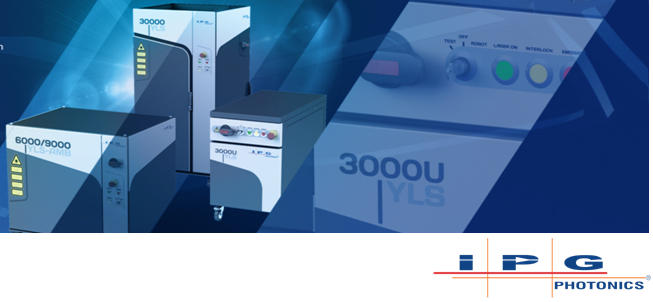

Resonador Láser De Fibra IPG
Los láser IPG de la serie YLR combinan un diseño industrial robusto y un funcionamiento sin mantenimiento con un modo de haz perfecto, alta potencia y estabilidad de puntería. La potencia del láser se puede ajustar en un amplio rango sin afectar los parámetros ópticos.

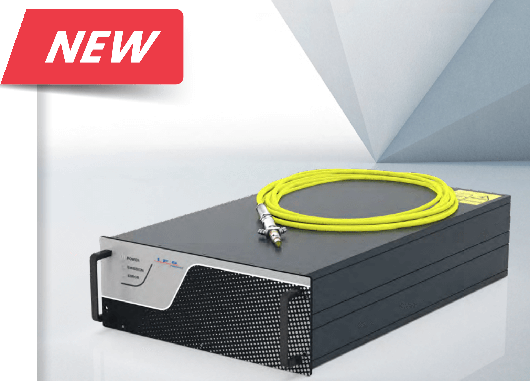

Láser de fibra de alta potencia para corte de metales
La nueva generación de láseres YLR emblemáticos de IPG tienen un reconocimiento a nivel global. La combinación incomparable de alta potencia, calidad de haz ideal, confiabilidad insuperable y eficiencia de enchufe de pared líder en la industria ofrece el mejor valor del mercado.
- Potencia media hasta 6 kW*
- Eficiencia energética récord >40 %
- Tamaño extremadamente pequeño y peso reducido
- Varios aceros, aleaciones de Al, Cu, Ti y otros metales
- La serie YLR-U incorpora los últimos avances en la tecnología de empaquetado de diodos de bombas industriales de IPG, líder mundial, y son los únicos láseres de potencia media sellados herméticamente en el mercado que pueden funcionar en entornos de humedad extremadamente alta, hasta un 90% de humedad relativa
Especificaciones técnicas
| Rango central de longitud de onda | 1070 ±5 nm | |
| Modo de operación | CW/ Modulado | |
| Frecuencia de modulación | 0-5 kHz | |
| Potencia media máxima* | SERIE YLR de 2kW, 3kW, 4kW, 6kW | |
| Ajuste de potencia | 10-100 | |
| Diámetro del núcleo de fibra de salida*** | 100μm, 150μm, 200μm | |
| Eficiencia del enchufe de pared | >40 % | |
