Un paso adelante en flexión
MODELO: BEC SMART-1400 ~ 2500
MÁX. LONGITUD DE PLEGADO: 1400 ~ 2500 MM
Con un diseño innovador, es el resultado de más de 35 años de know-how propio de ACCURL en el campo del plegado como Paneladora y Prensa Plegadora.
INTELMET es distribuidor exclusivo en México de la marca ACCURL, la cual tiene más de 35 años de prestigio en la fabricación de maquinaria para corte y doblez de metales, en el mercado global incluyendo a Norteamérica

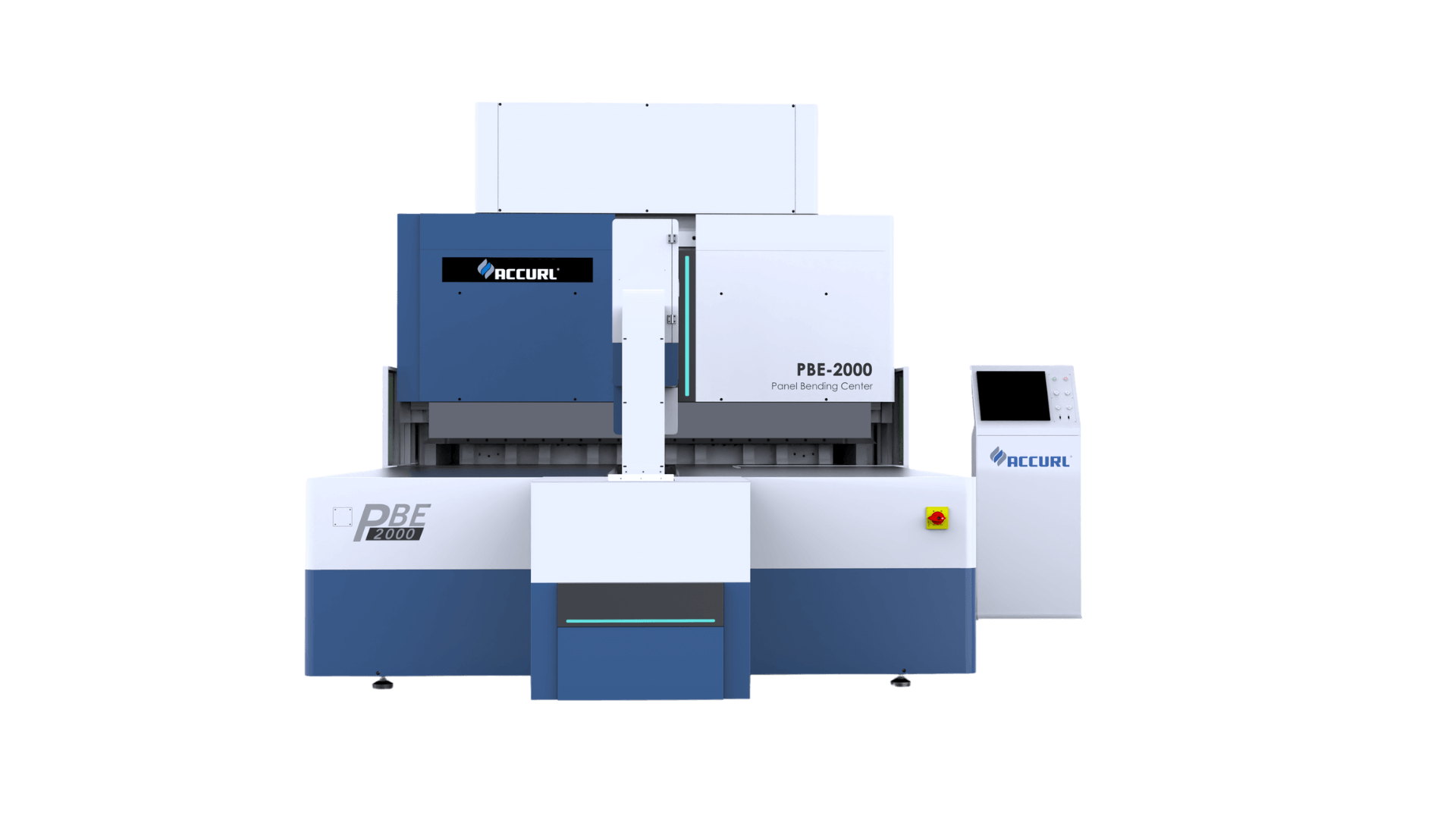

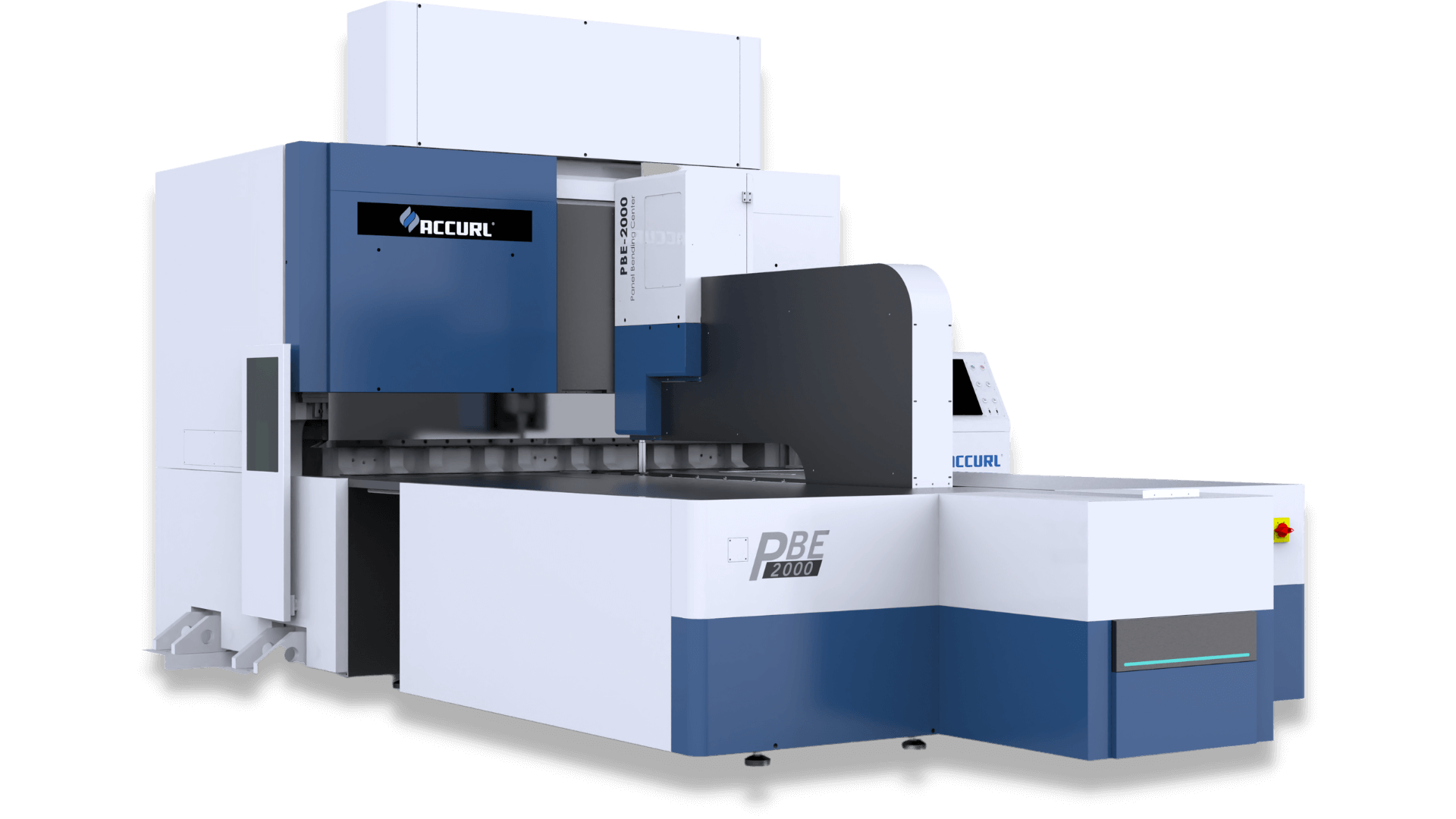

Serie BEC SMART CNC
La celda de la máquina paneladora BEC Smart CNC es una solución revolucionaria gracias al concepto de “seguridad integrada” que permite al operador centrarse únicamente en operaciones de valor añadido, ayudado por dispositivos visuales y señales sonoras. Su diseño compacto y secuencia combinada de carga y descarga garantizan una alta productividad, constituyendo una inversión muy importante para quien busca una paneladora flexible y semiautomática. La paneladora automática ACCURL BEC Smart ha sido diseñada con un concepto modular, que incorporara una amplia gama de accesorios y ofrece soluciones totalmente automatizadas.
Dobleces Precisos y Ahorro de Energía
Cuenta con unidades de control fáciles de usar, estructura de cuerpo rígido, alta eficiencia y múltiples herramientas para doblado automático.
- Compacta
- Sistema servoeléctrico 100% completo
- Ahorro de energía eléctrica
- Producción regular independiente del operador
Industrias que utilizan BEC SMART
- Muebles de oficina
- Calefacción y Ventilación
- Aire acondicionado
- Usos domésticos
- Estantería
- Aparatos de iluminación
- Telecomunicaciones
- Electrónica
La dobladora de paneles BEC SMART aumenta la productividad comparado con el método tradicional de doblado por prensa.
Flexión Ilimitada
Su concepto de herramienta universal, junto con la posibilidad de cambiar herramientas con formas personalizadas, hacen de la máquina BEC SMART la solución todo en uno altamente versátil, permitiendo la fabricación de una amplia gama de aplicaciones de plegado.

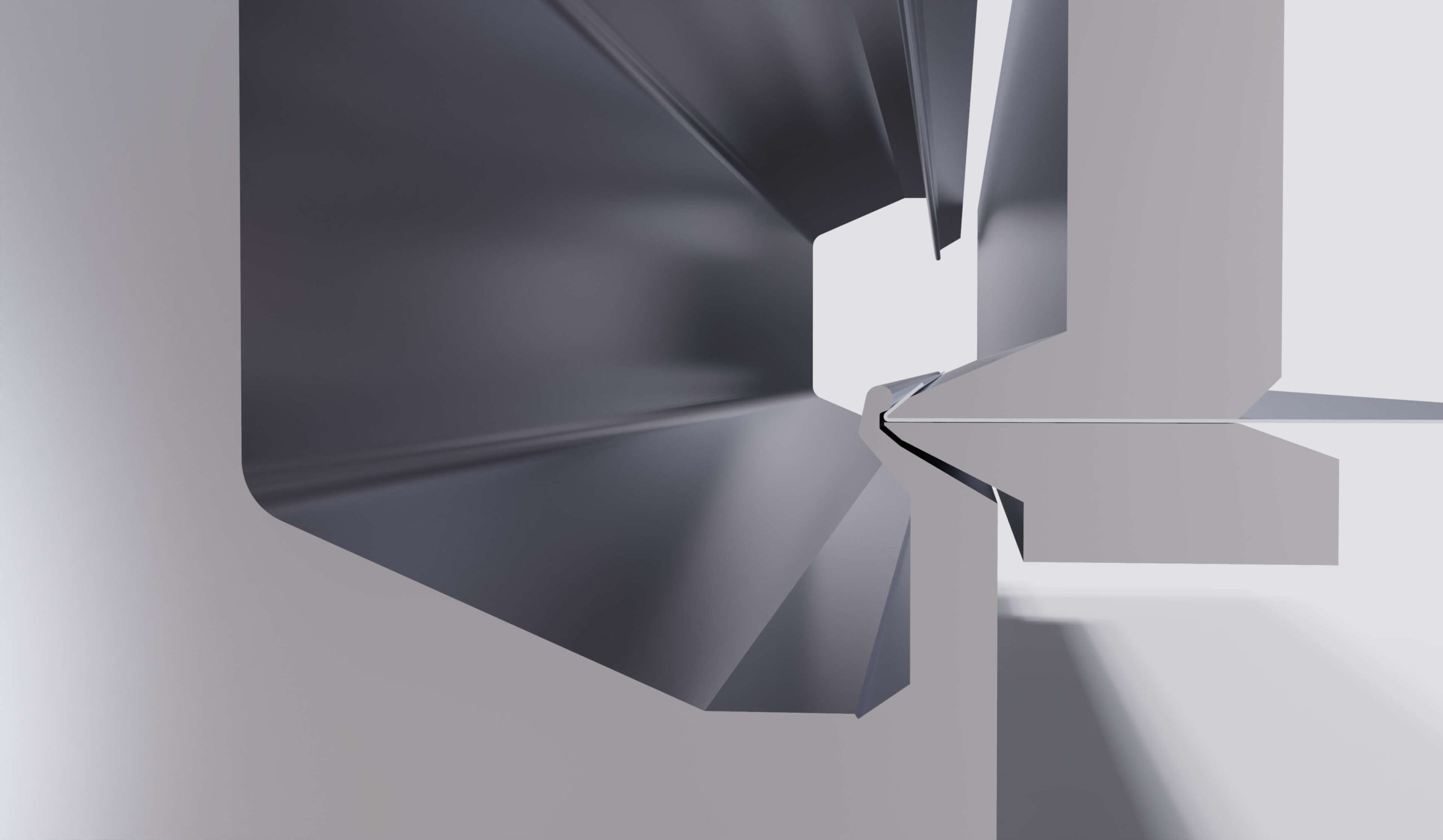

El herramental universal puede realizar procesos de plegado ARRIBA y ABAJO, sin cambiar la superficie de la lámina.

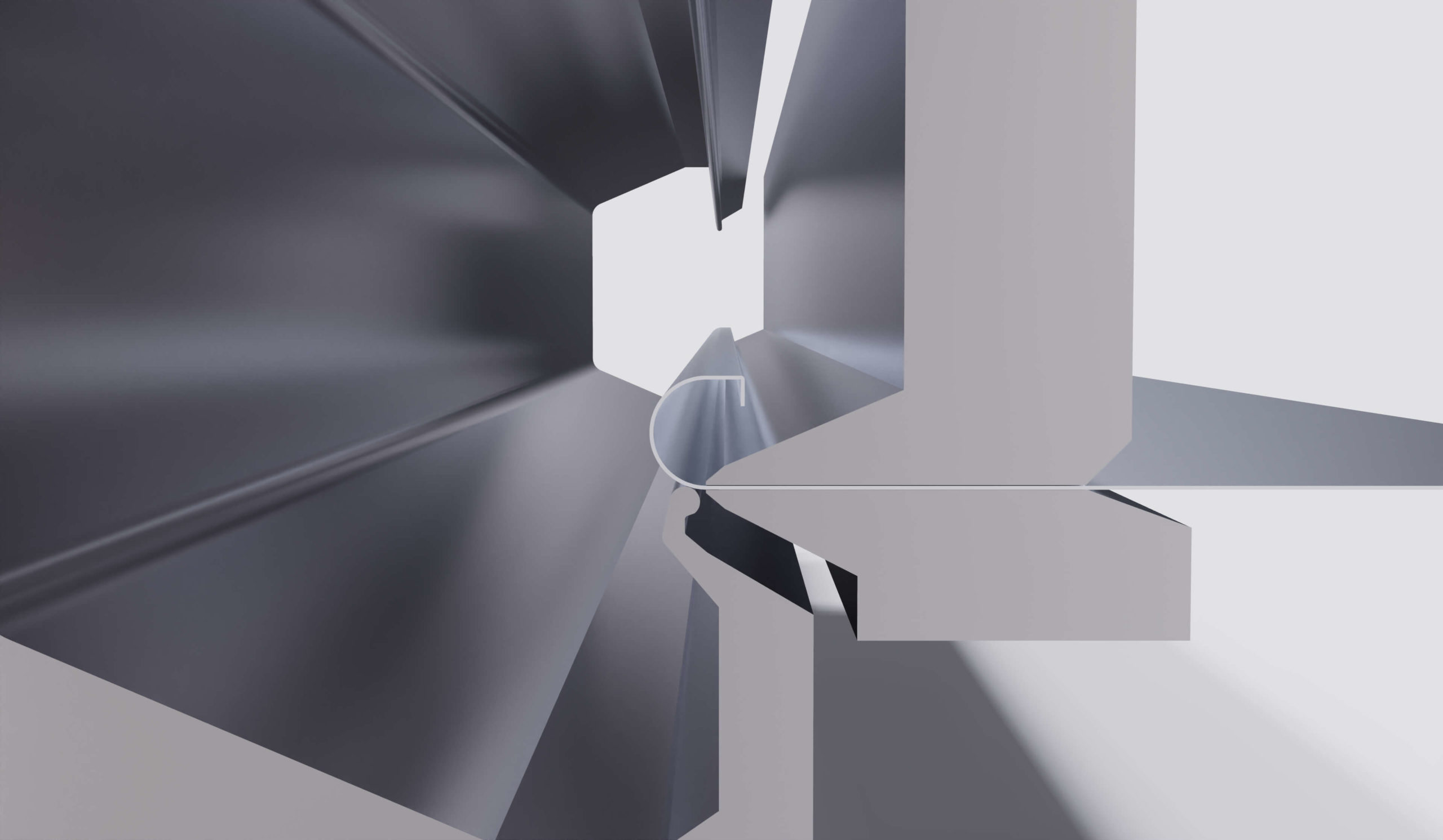

También puede realizar el doblado HEM y el doblado ARC grande automáticamente.
Lograr este tipo de plegados aporta VALOR AGREGADO a la pieza final.
La paneladora BEC SMART es la solución de doblado automatizado de nueva generación.
Puede reducir el costo de mano de obra y al mismo tiempo puede lograr una eficiencia 300% mayor en comparación con la plegadora tradicional, con un ciclo de hasta 0.3 s por plegado.
La transmisión electro servo completa más el control BUS de circuito cerrado hacen que la precisión sea mucho mejor.
Características
- Doblado totalmente automático, alta eficiencia, ahorro de energía
- Control bus, que se puede conectar directamente al IOT (Internet de las cosas) para control y monitoreo remoto
- Estructura especial de tornillo y riel guía de alta carga, alta capacidad de carga, alta precisión de posicionamiento y larga vida útil
- Sistema de lubricación totalmente automático, libre de mantenimiento
- Diseño de estructura de alimentación con brazo en C, doble rotación del servo hacia arriba y hacia abajo, estructura de prensa automática hacia abajo, prensa rápida hacia abajo, presión ajustable, alta precisión de posicionamiento de rotación
Modo de funcionamiento sencillo y rápido

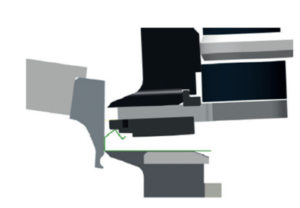

El doblado a cada lado de la lámina se consigue gracias a los movimientos interpolados controlados del herramental.
Fabrica piezas complejas en una sola operación

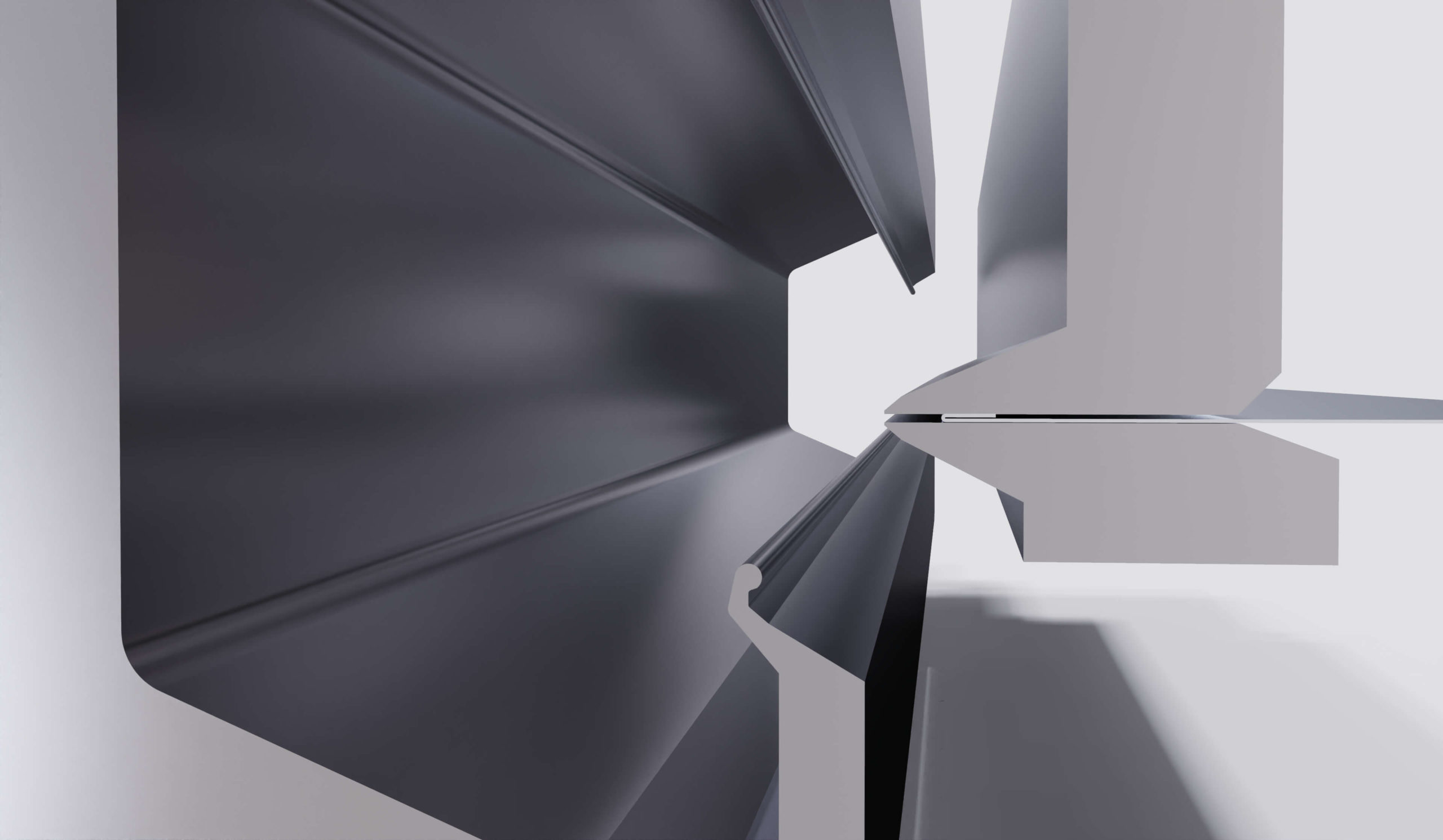

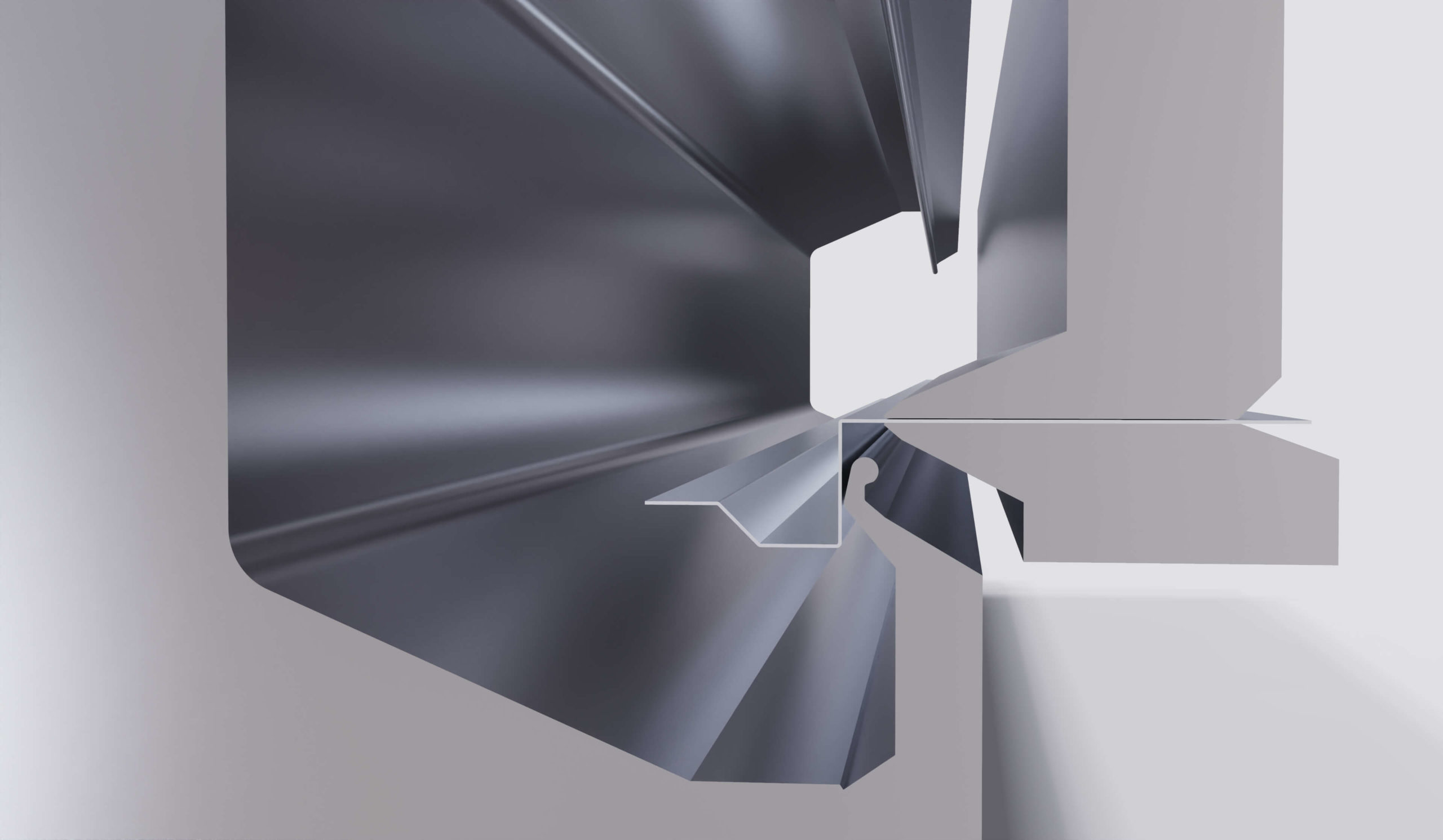

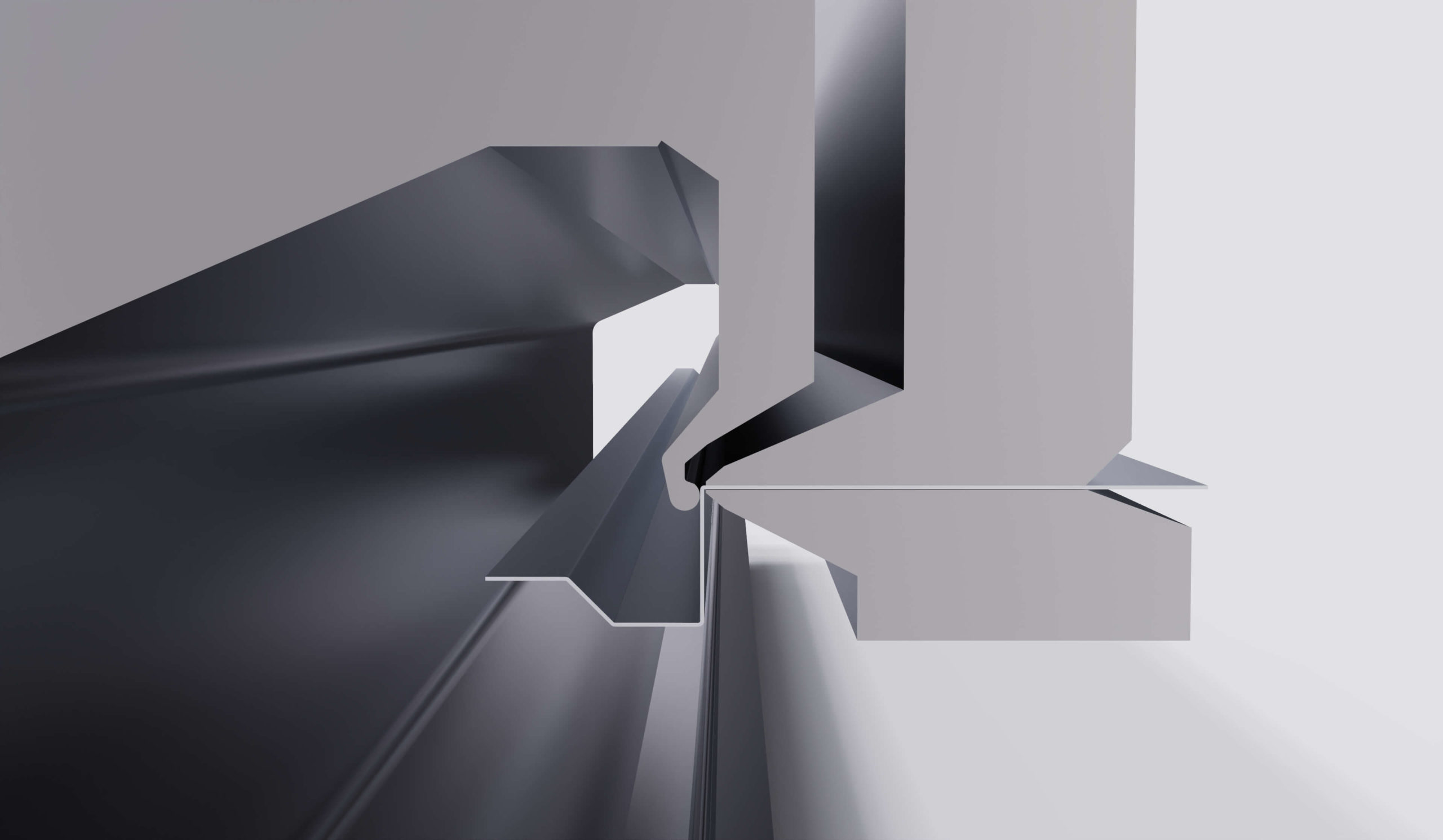

Herramientas Universales

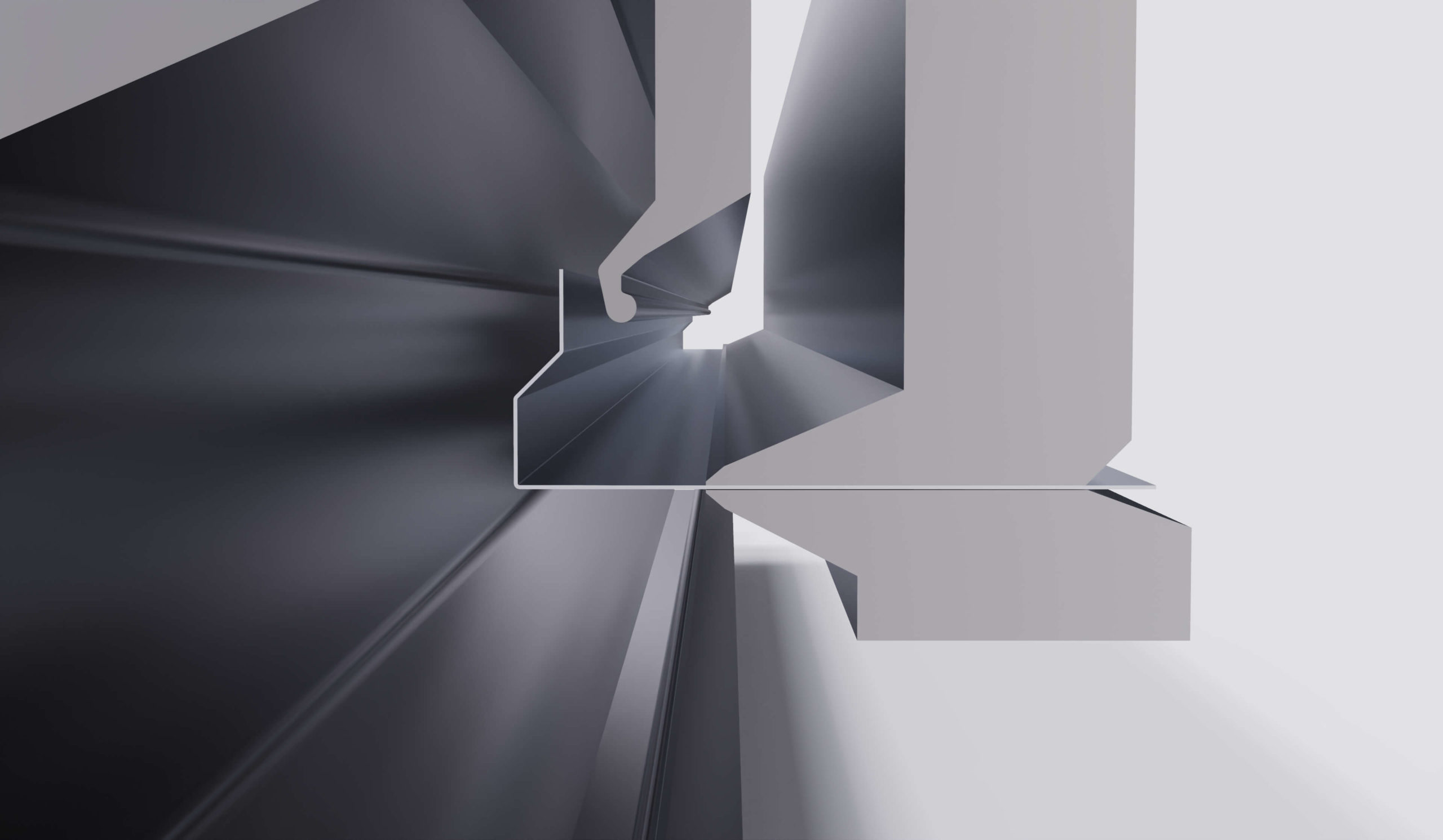

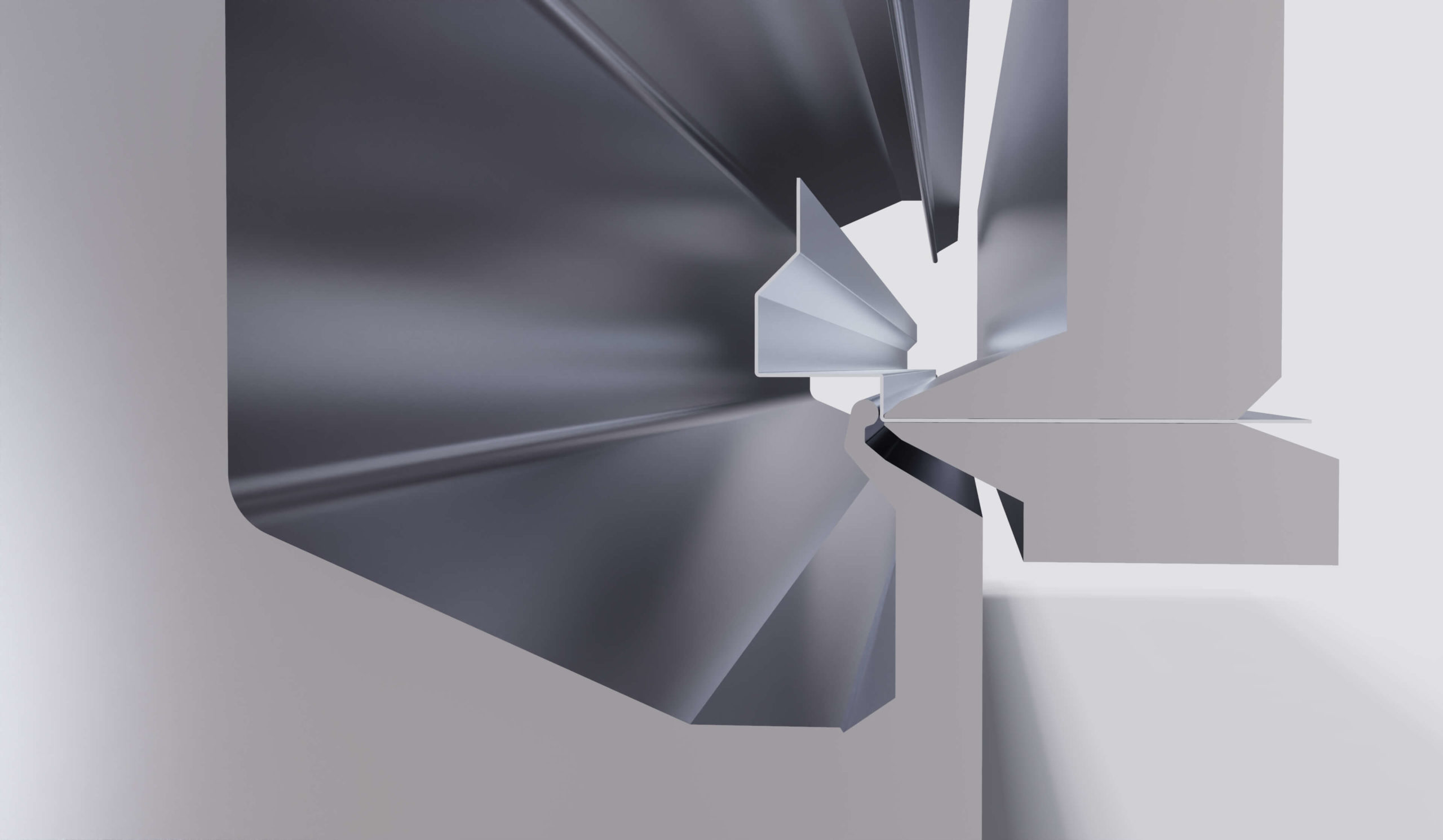

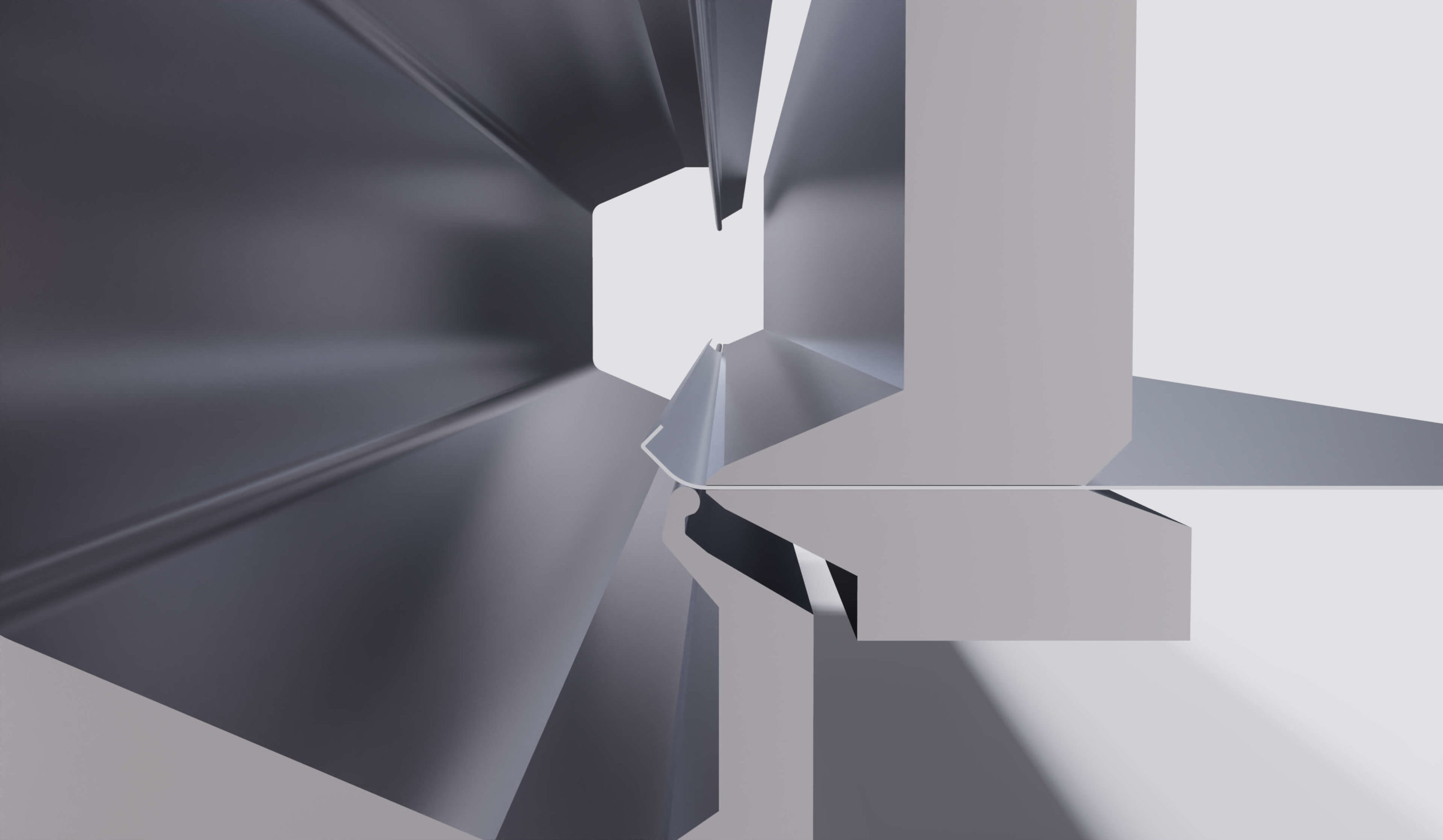

La dobladora de paneles flexible dobla la lámina con una herramienta universal, capaz de doblar varias formas complejas.

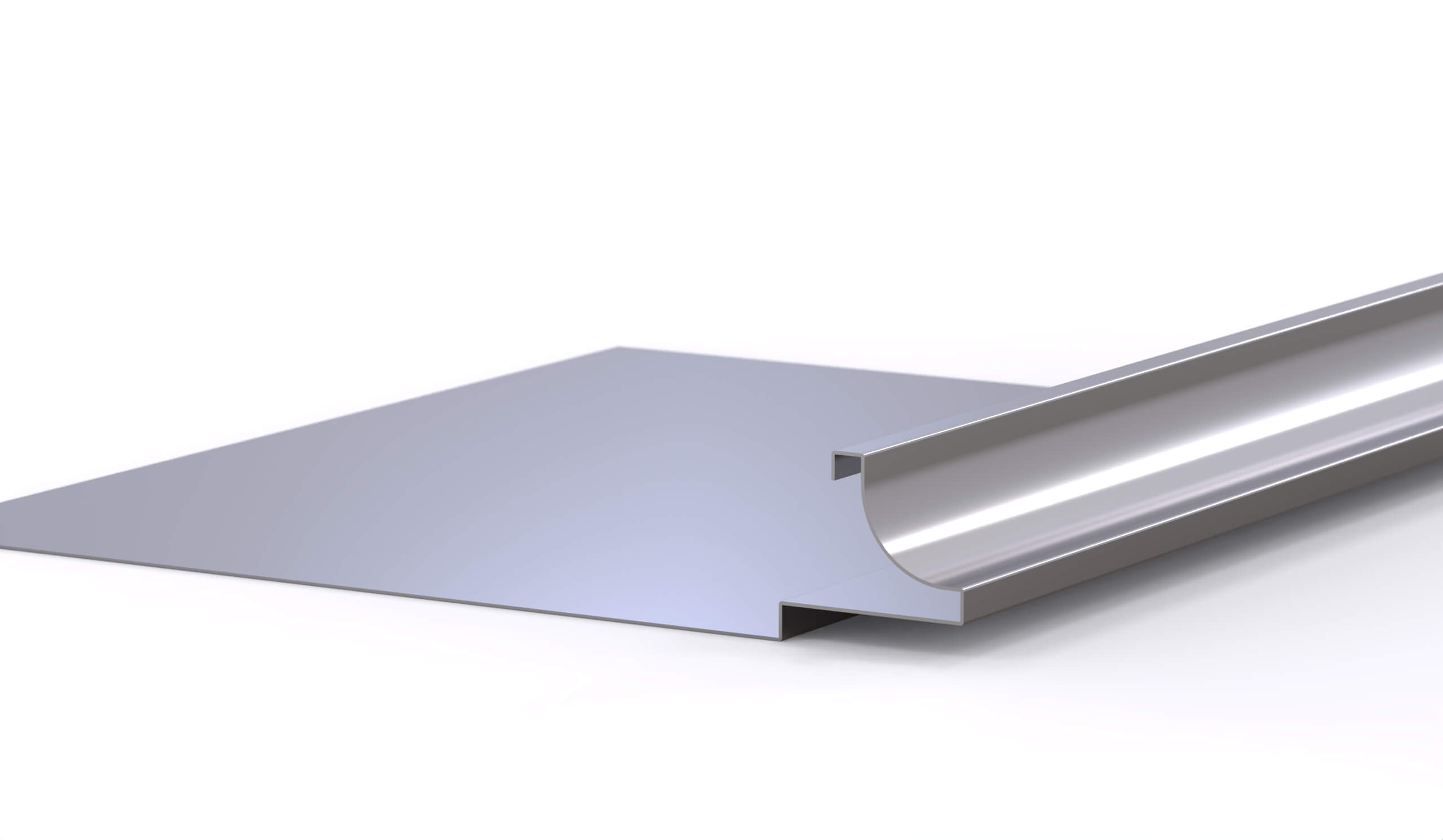

Puede doblar ángulos de 90°, ángulos no 90°, ARCO circular, positivo/negativo y otras formas complejas.

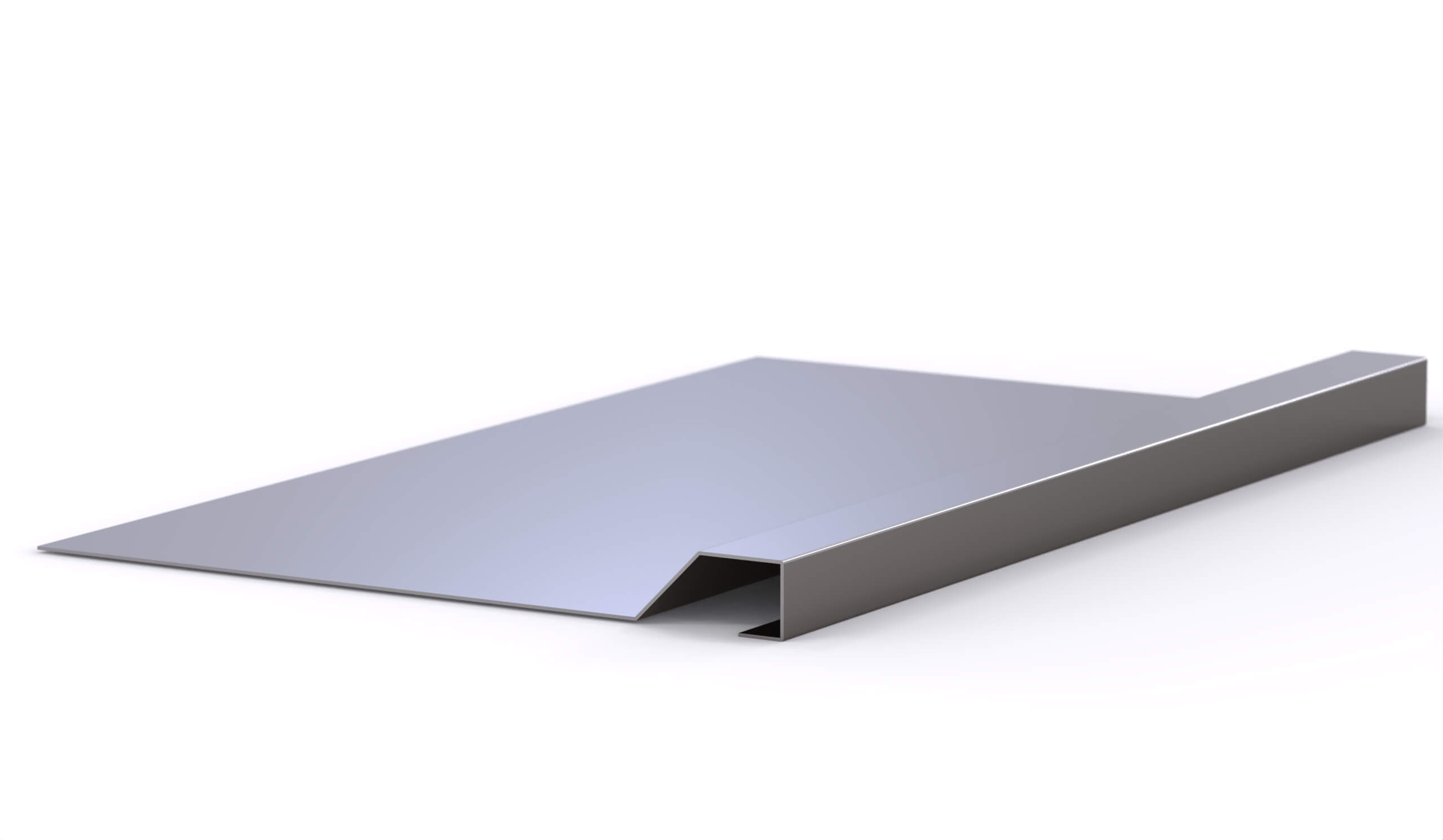

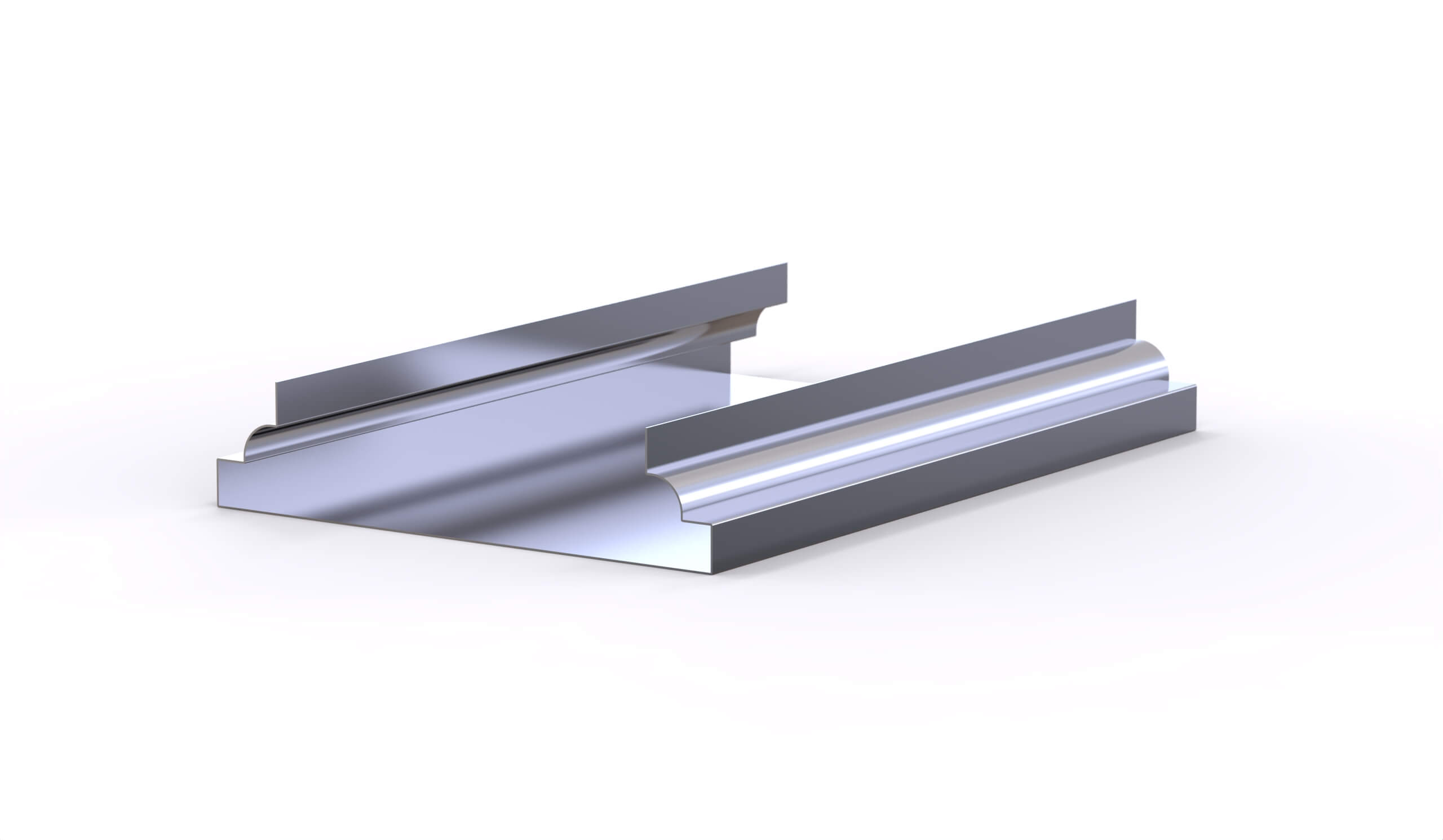

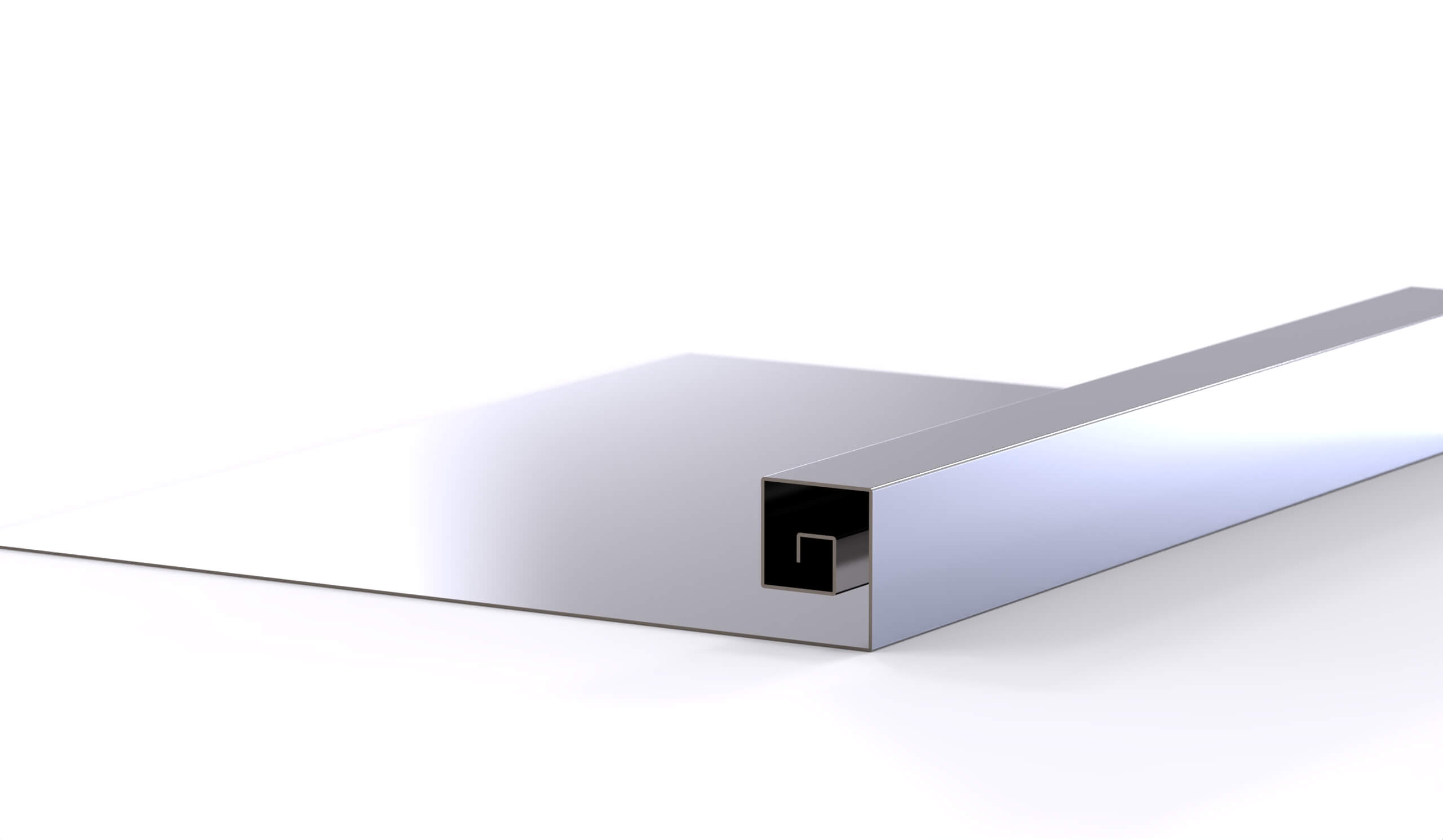

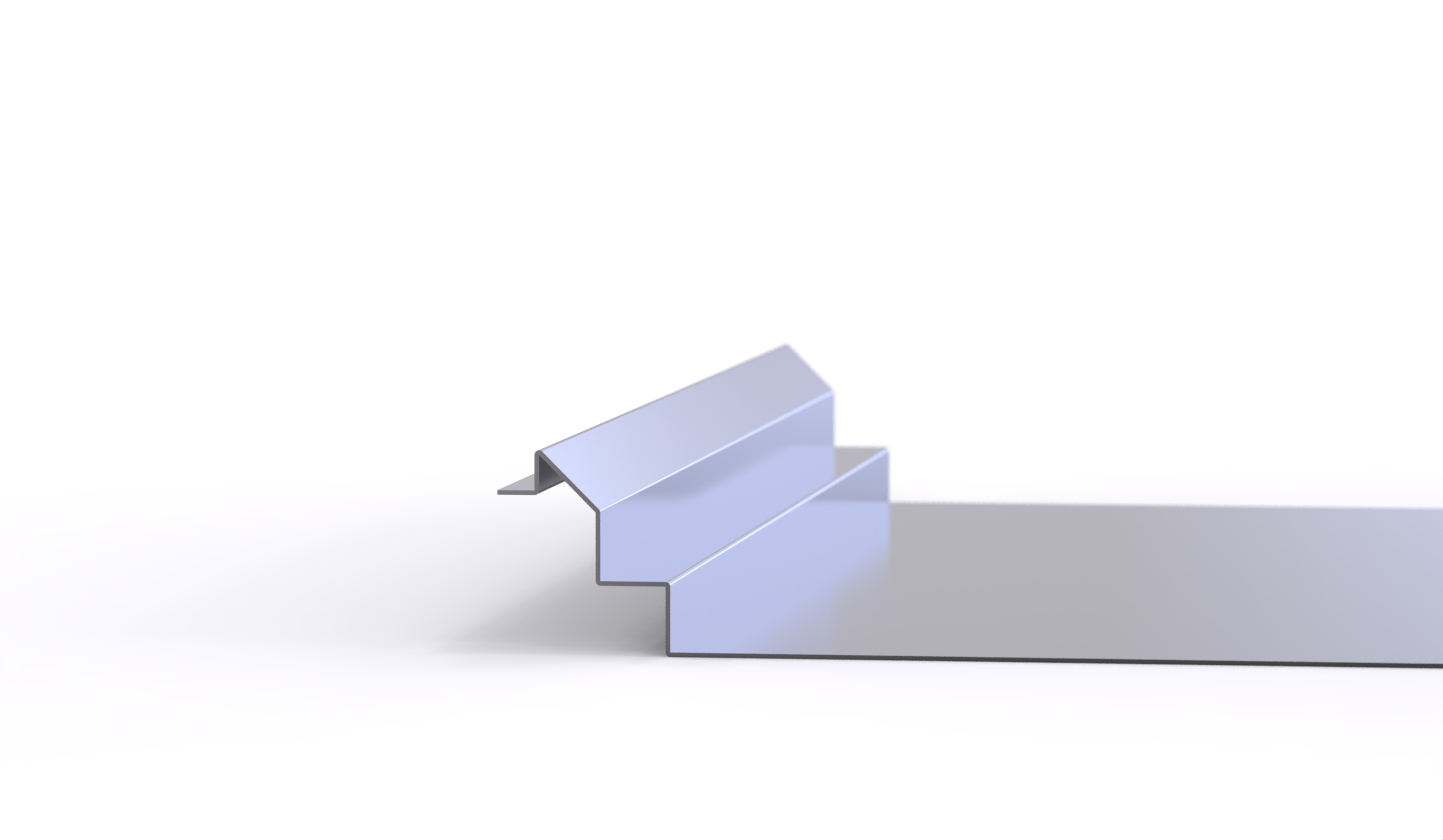

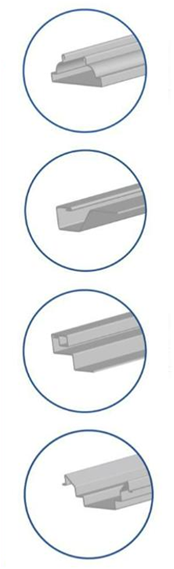

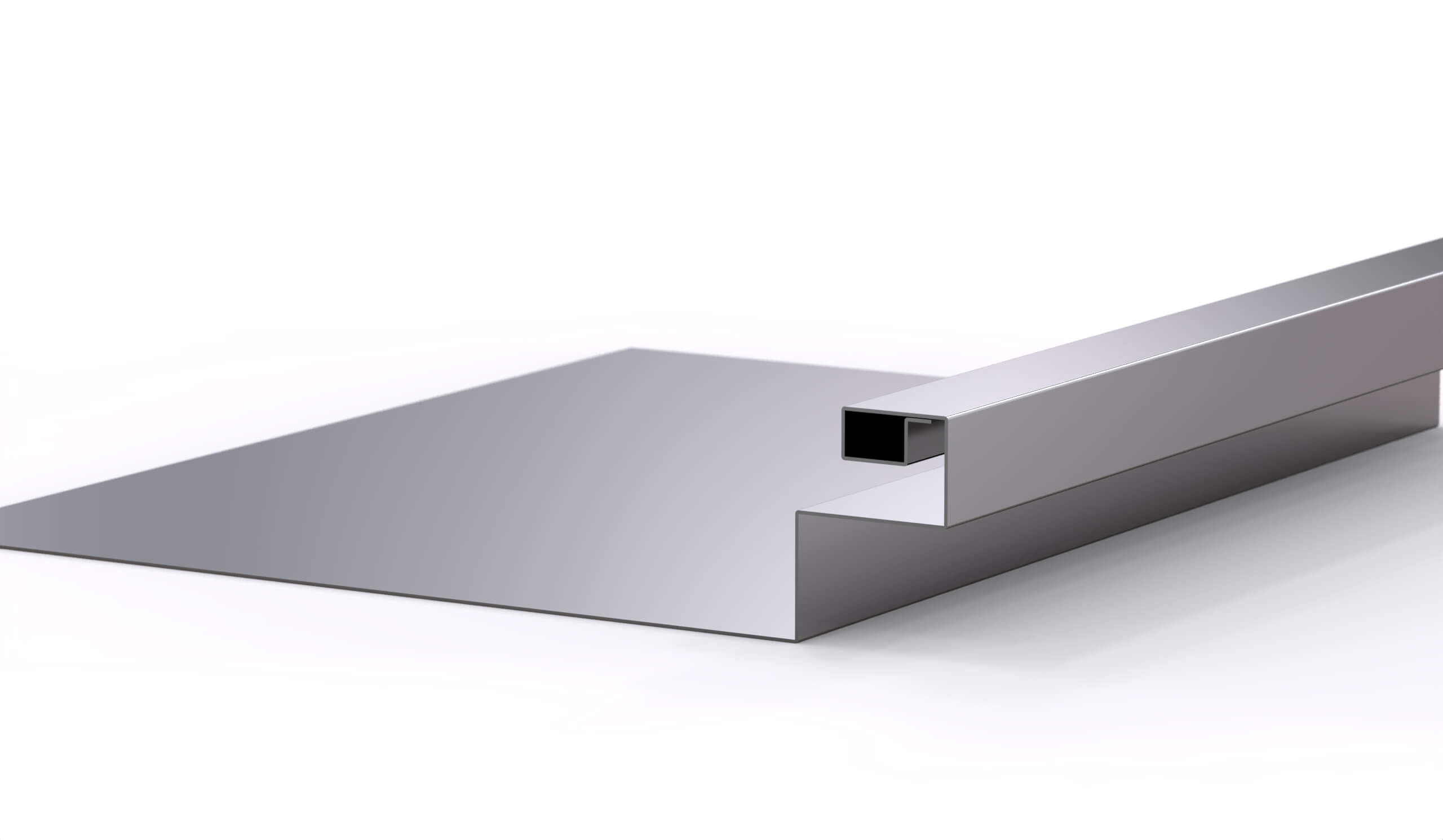

A continuación se enumeran algunas aplicaciones típicas:
Principales Características
MARCO DE SOLDADURA DE PLACA
El servomotor controla el movimiento del bloque L de posicionamiento, que es rápido y preciso.
Función:

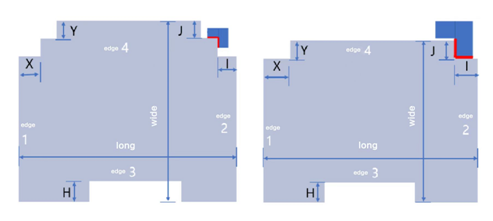

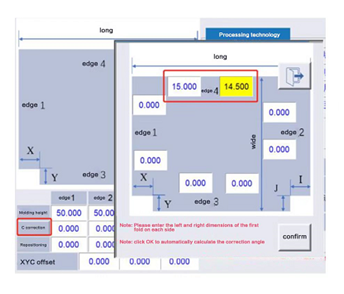

corrección automática del ángulo de rotación
El proceso de doblez por arco requiere doblar repetidamente la placa. Si el ángulo de rotación no está en su lugar, el error de flexión se acumulará cada vez, lo que dará como resultado que la pieza de trabajo plegada no sea un arco, sino un cono.
La función de corrección automática puede ajustar automáticamente el eje C/C11 para compensar los errores de rotación de la hoja.

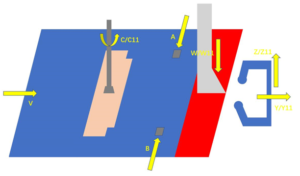

11 EJES CNC
- Ejes A/B:
ejes de posicionamiento - Eje V:
Eje de alimentación - Ejes C/C11:
Ejes de rotación - Ejes W/W11:
Ejes de prensado - Ejes Z/Z11:
ejes de movimiento hacia arriba y hacia abajo - Ejes Y/Y11:
herramientas para ejes de movimiento hacia adelante y hacia atrás

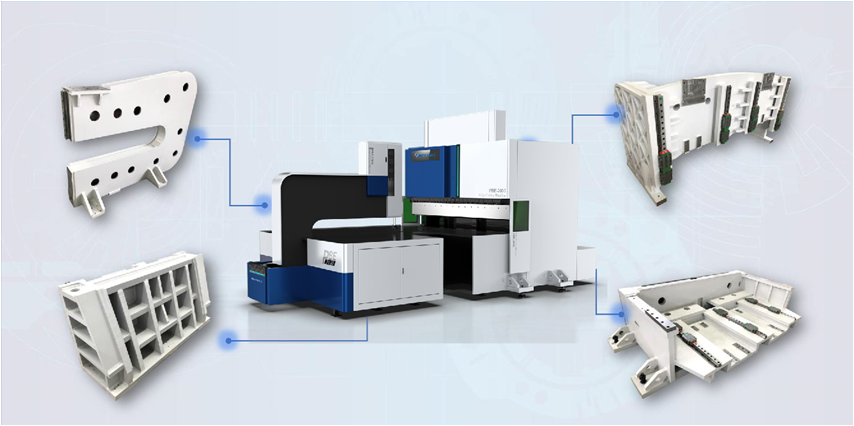

El bastidor es sometido a un tratamiento térmico doble de templado, recocido y envejecido, para garantizar la precisión de funcionamiento, la estabilidad y la alta rigidez de la máquina a largo plazo.
SISTEMA DE CONTROL
Debido a los requisitos de movimiento de alta intensidad de la paneladora, el marco adopta un diseño de arco, que está engrosado y ensanchado.

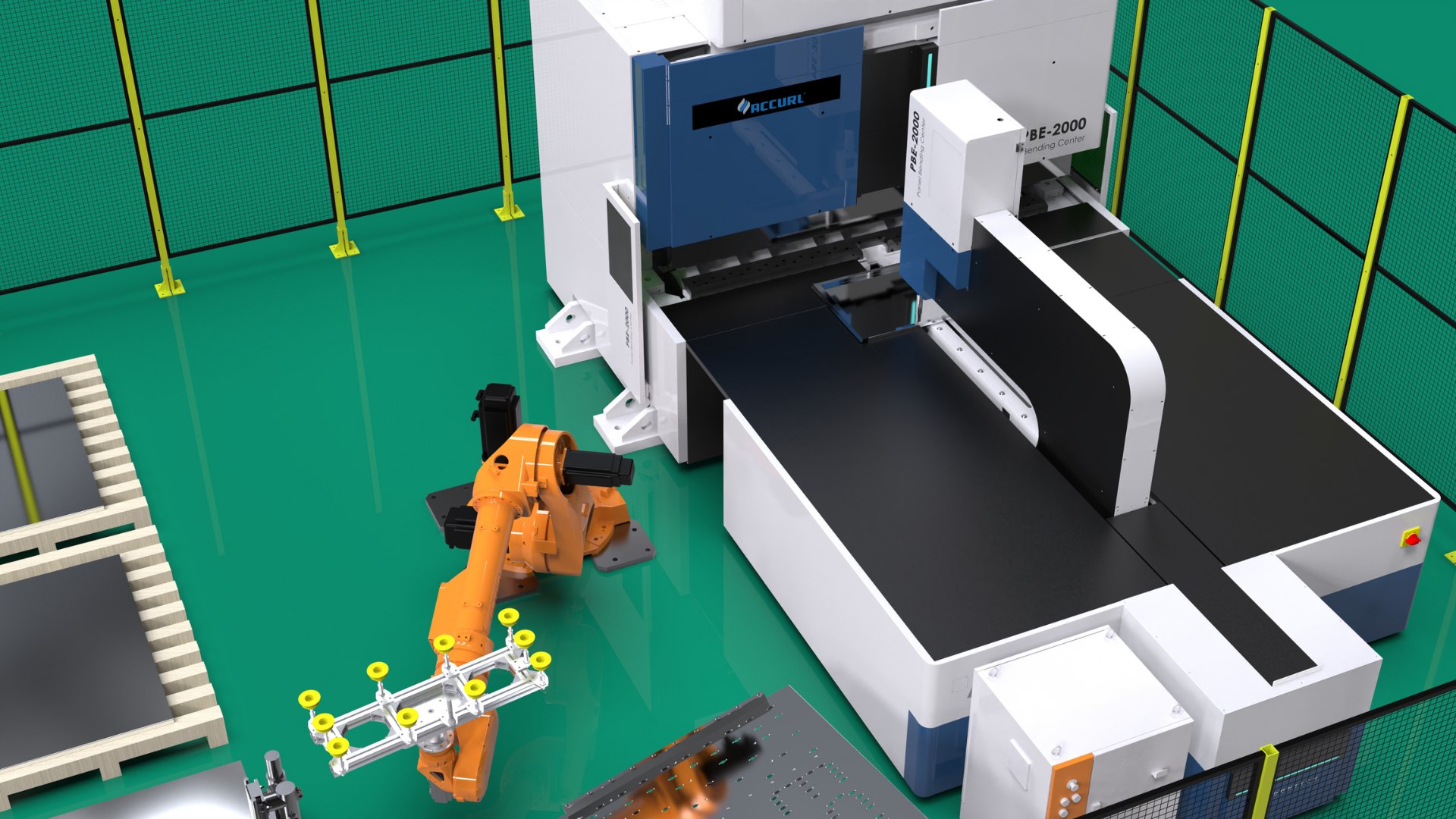

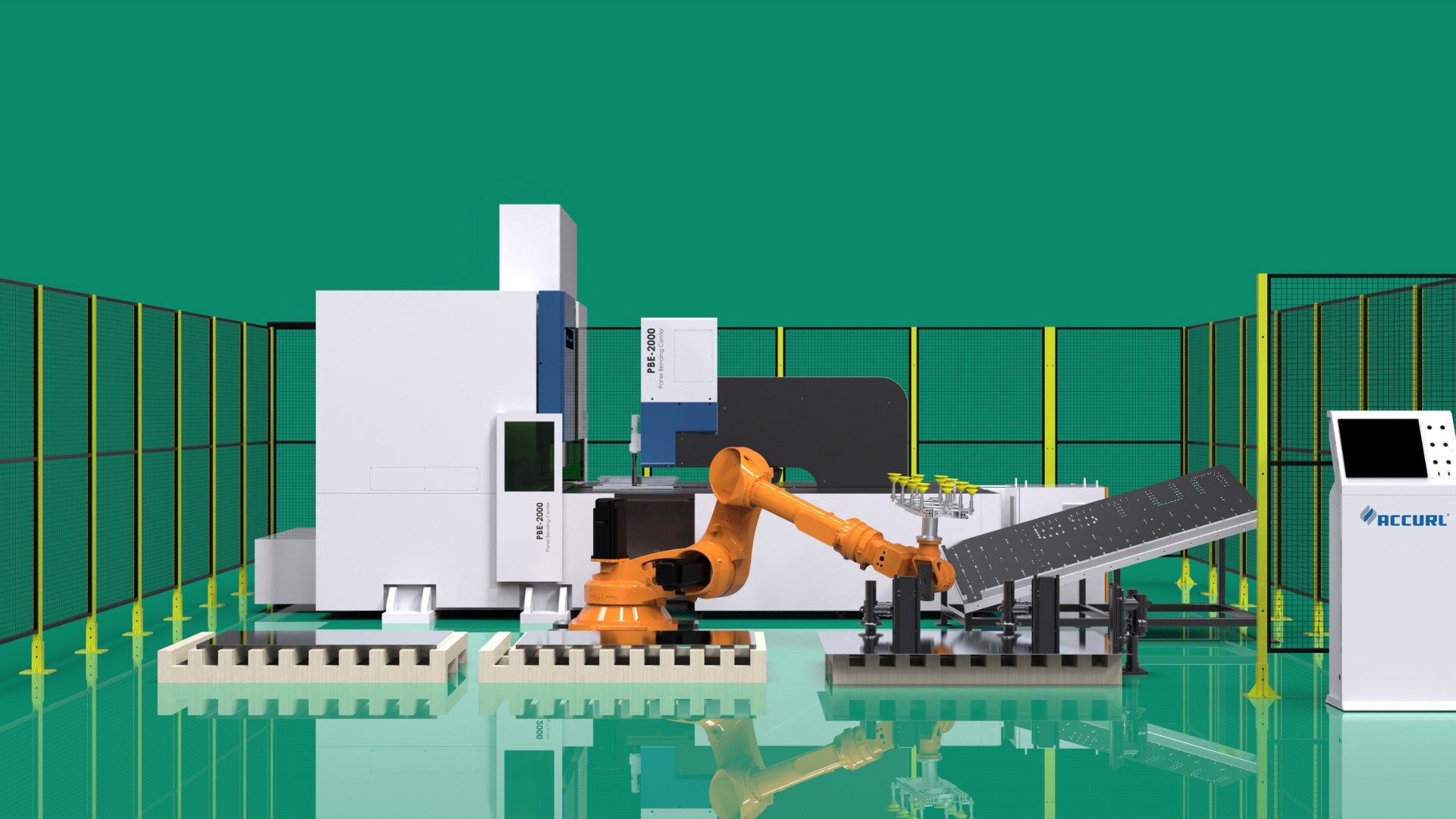

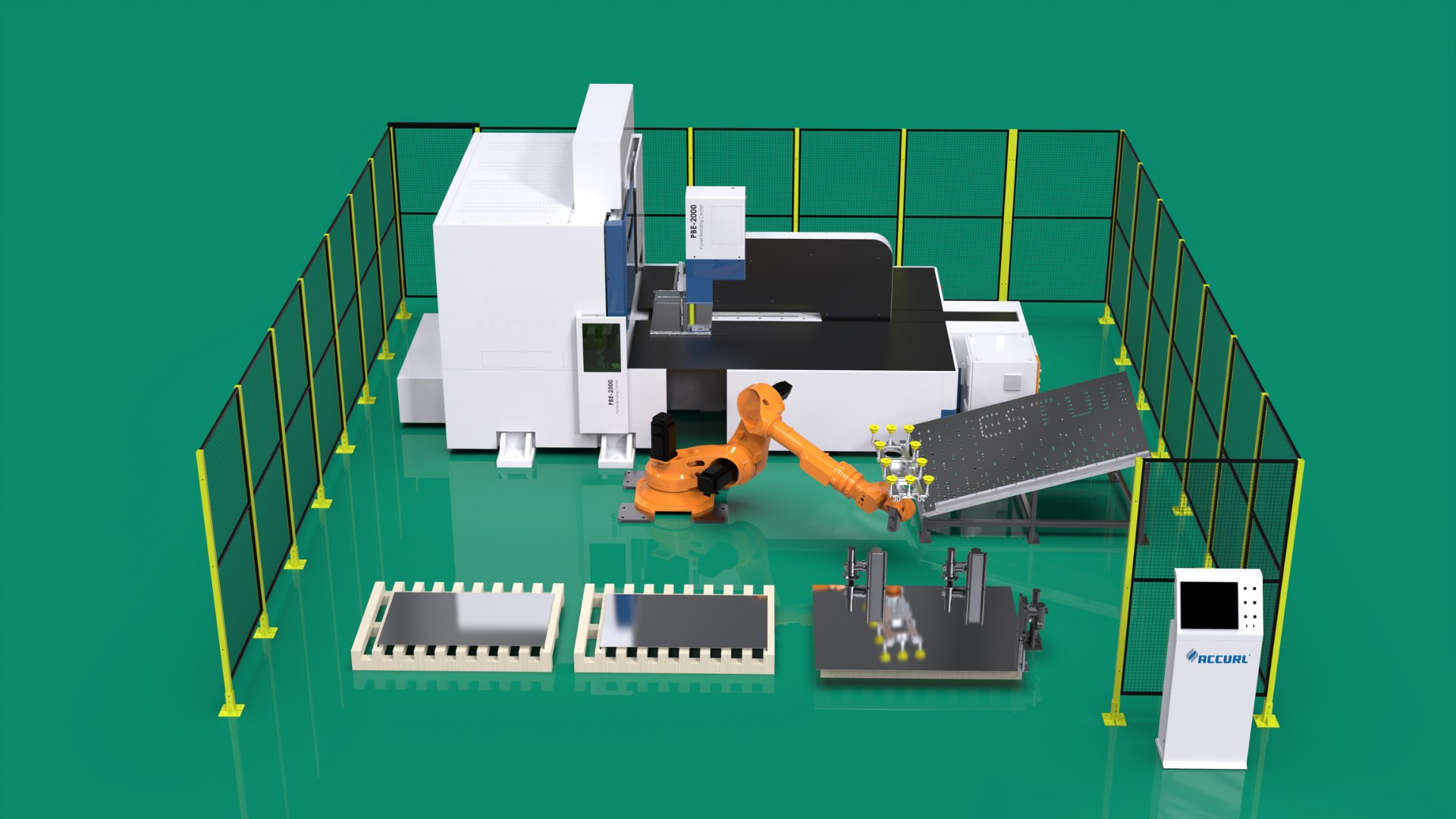

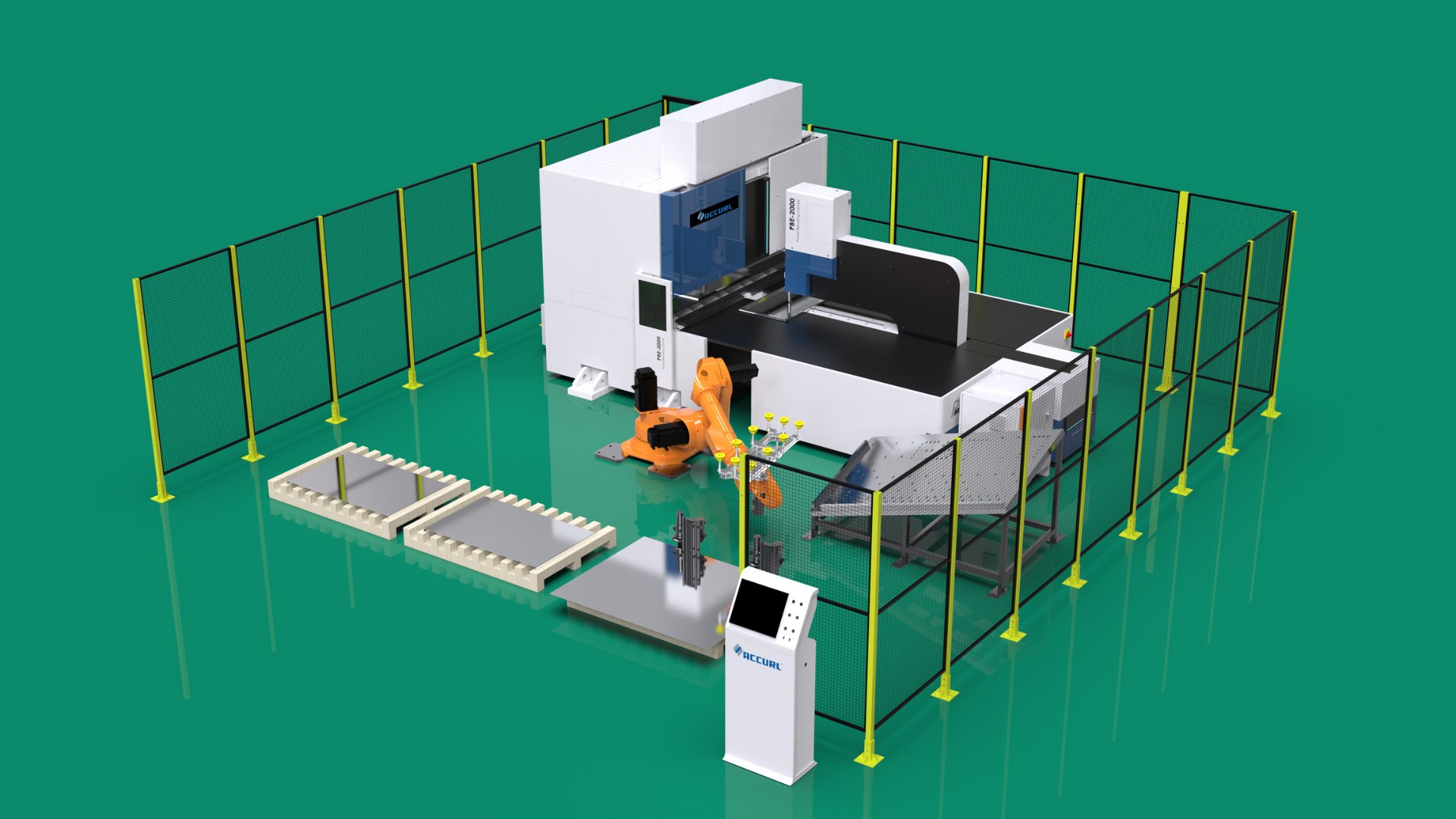

Línea de producción y automatización
Diseño de instalación de la máquina
Especificaciones técnicas
| unidad | BEC SMART 2000 | BEC SMART 2500 | BEC SMART 3000 | |
|---|---|---|---|---|
| Longitud de doblez máxima | mm |
2000 | 2500 | 3000 |
| Ancho de hoja máximo | mm | 1500 | 1500 | 1500 |
| Altura de doblez máxima | mm | 170 | 170 | 170 |

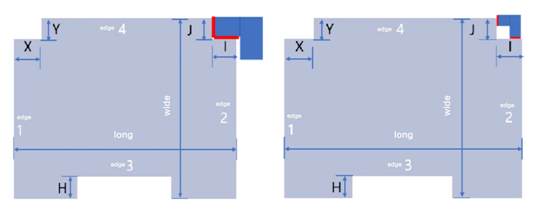

| Tamaño de pieza mínimo | mm | 110x200 | 110x200 | 110x200 |
| Tamaño de pieza mínimo | mm | 110 | 110 | 110 |
| Radio mínimo | mm | 1.2 | 1.2 | 1.2 |
| Angulo de doblez | grados | +/- 180 | +/- 180 | +/- 180 |
| Velocidad de doblez máxima | seg/doblez | 0.5 | 0.5 | 0.5 |
| Espesor de lámina mínimo | mm | 0.35 | 0.35 | 0.35 |
| Espesor de lámina máximo: acero inoxidable | mm | 1.2 | 1.2 | 1.2 |
| Espesor de lámina máximo: acero al carbón | mm | 1.5 | 1.5 | 1.5 |
| Espesor de lámina máximo: aluminio | mm | 2.0 | 2.0 | 2.0 |
| Dimensiones (Largo x ancho x alto) | mm | 3100x6050x2600 | 3100x6050x2600 | 3800x6050x2600 |
| Potencia | kW | 45 | 45 | 45 |
| Voltaje de trabajo | V | 380 V +/- 10]% | 380 V +/- 10]% | 380 V +/- 10]% |
